الصين ZBGX نوع مكشطة الحمأة نظام نقل طرفي جسر كامل عالي الأداء يستخدم لمعالجة مياه الصرف الصحي
لعملائنا:
تشمل المنتجات الرئيسية شاشة شريط ميكانيكية ، جهاز تعويم الهواء ، جهاز الجرعات ، مكشطة الطين ، برج التبريد ، الدورق ، جهاز إزالة الشحوم الكيميائي ، الشاشة الهيدروليكية ، فاصل المياه الرملية ، المرشح ، الناقل ، المثخن ، المرشح البيولوجي ، المياه المخففة ، معدات معالجة مياه الصرف الصحي المدفونة ، إلخ.
إن آلة شفط الأنبوب المفردة (المزدوجة) من نوع ZCX مناسبة لخزانات الترسيب الكبيرة والمتوسطة الحجم مع مدخل المياه المحيطي ، وتصريف المياه المحيطي ، وتفريغ الحمأة المركزي.إنها تستخدم بشكل أساسي لشفط وتفريغ خزانات الترسيب الثانوية لمحطات معالجة مياه الصرف الصحي في المناطق الحضرية.
حدود
| رقم الموديل / المعلمات | ZCX-25 | ZCX-30 | ZCX-35 | (زكإكس -40) | ZCX-45 | (زكإكس -50) | |
| قطر البركة Φ (م) | 25 30 35 40 45 50 | ||||||
| عمق المسبح العميق H (م) | 4.0 5.5 (حسب متطلبات المستخدم) | ||||||
| عمق المياه بجانب المسبح H1 (م) | 3.5 ～ 5.0 (حسب متطلبات المستخدم) | ||||||
| سرعة خط الحافة الخارجية V (م ／ دقيقة) | 2.0 ~ 3.0 | ||||||
| قوة المحرك N (KW) | 0.5 | 0.55 | 0.75 | 1.1 | 1.1 | 1.1 | |
| حجم التثبيت (مم) | ب | 1000 ~ 1200 | |||||
| ①1 | 009 | 600 | 800 | 900 | 1000 | 1200 | |
| Φ2 | 006 | 900 | 1100 | 1200 | 1300 | 1500 | |
| 3 | 1500 | 1500 | 1700 | 1900 | 2000 | 2300 | |
| ب 1 | حسب متطلبات المستخدم | ||||||
| H3 | حسب متطلبات المستخدم | ||||||
| إل | حسب متطلبات المستخدم | ||||||
| الحمل الرأسي لمنصة العمود المركزي P1 (KN) | 65 | 70 | 90 | 98 | 120 | 155 | |
| تحميل جسر العمل P2 (KN) | 6.5 | 7.2 | 9.5 | 10.0 | 13.5 | 17 | |
| أقصى عزم تشغيل م (نيوتن متر) | 140 | 168 | 268 | 448 | 505 | 560 | |
الخصائص الرئيسية
1. تم تصميم أحواض المدخل والمخرج حول خزان الترسيب بأقسام جانبية لضمان توزيع المياه بشكل موحد وتدفقها إلى الخارج حول خزان الترسيب.
2. يتبنى جهاز القيادة مزيجًا من مخفض التروس الحلزوني ومخفض التروس الدودي لضمان عزم الدوران الناتج والسرعة ، وتأثير النقل مرتفع ؛المخفض مجهز بجهاز حماية عزم الدوران المفرط ، وهو آمن وموثوق في التشغيل.
3. عند φ≤40m ، يتم استخدام القش من جانب واحد ، وإذا كان φ> 40m ، يتم استخدام قش مزدوج الوجه.
4. أنبوب شفط الحمأة يستخدم أنبوبًا أفقيًا مثقوبًا لتفريغ الحمأة ، والذي لا يتداخل مع تدفق الكثافة في الخزان ويضمن استقرار الماء.
5. شفط الحمأة على أنبوب شفط الحمأة على شكل مخروطي مصمم بشكل فريد ويعتمد ثقوب متغيرة ، من الداخل إلى الخارج ، من الصغيرة إلى الكبيرة ، لضمان شفط الحمأة المتوازن في قاع البركة بأكملها ، وزيادة تركيز شفط الحمأة ، و حفظ قوة التدفق العكسي الحمأة.
6. هناك طريقتان للقشط: القشط على الألواح وقشط الأنبوب (يتم استخدام الطريقة الأولى بشكل تقليدي).
7. الجهاز سهل التشغيل ، ويمكن التحكم في تشغيل الجهاز بشكل مباشر محليًا / عن بعد.
الهيكل ومبدأ العمل
الجهاز يعتمد ناقل الحركة المركزي ونوع الإطار العمودي.تدخل مياه الصرف الصحي إلى خزان توزيع المياه المحيط وتتدفق بشكل متساوٍ إلى البركة من خلال فتحات توزيع المياه في أسفل الخزان.تحت تأثير تنورة الاحتفاظ بالمياه المحيطية ، يتدفق الماء من قاع البركة إلى المركز ، وتعتمد الحمأة على وزنها.يتم ترسيب الحمأة في قاع البركة لتشكيل فصل بين الحمأة والماء.يقوم جهاز القيادة بتحريك الإطار العمودي المركزي للدوران ، ويدفع ذراع الكاشطة وأنبوب الشفط للدوران.تحت تأثير الضغط الهيدروستاتيكي ، تدخل الحمأة بالتساوي إلى منفذ الشفط المرتب على أنبوب الشفط ، ثم تمر عبر التفريغ المركزي.يتم تفريغ أنبوب الحمأة من البركة من خلال الصمام الكمي لبئر تصريف الحمأة.يمكن التحكم في كمية الحمأة التي يتم تفريغها عن طريق درجة رفع صمام الكم.يتم كشط الحثالة الموجودة على سطح الماء إلى حافة البركة بواسطة جهاز كشط الخبث ، ثم يتم كشطها في البالوعة بواسطة مجرفة الكشط وتفريغها من البركة ؛بينما يتم تفريغ المادة الطافية في حوض مخرج الماء من خلال لوحة السد لمخرج المياه المثلث.

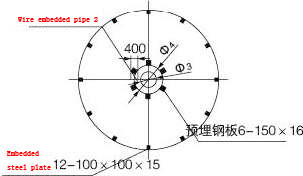

المعلمات الرئيسية ومخطط حجم التثبيت

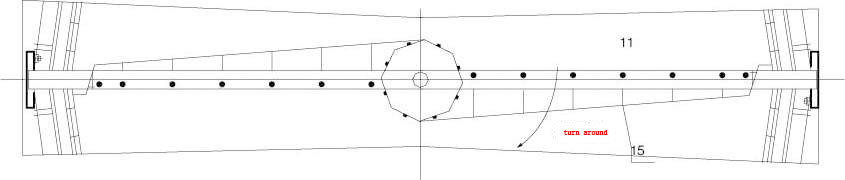

مخطط تفصيلي والتثبيت

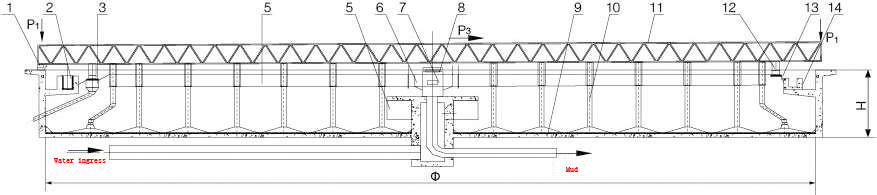

جهاز محرك شعاع النهاية 2. فرشاة تنظيف الحوض 3. قادوس الخبث 4. خزان تجميع الطين 5. أسطوانة تدفق التثبيت 6. خزان الطين المركزي 7. الدعم المركزي 8. جامع الطاقة 9. مجمع الشفط والطين 10. أنبوب شفط الطين 11. العمل الجسر 12. مجرفة كشط الخبث 13. حاجز الخبث 14. لوحة سد مخرج المياه 15. لوحة مقشدة الخبث
التعبئة والتسليم
1. التعبئة للماء مع معيار التصدير الدولي بواسطة حاوية 20 قدم ، 40 قدم ، 40 حصان.سيتم تعبئة تجهيزات المعدات والمحرك الكهربائي وخزانة الطاقة في صندوق خشبي أو صندوق حديد.سيتم تعبئة المعدات الأخرى بقطعة قماش بلاستيكية مخططة بالألوان.
2. حجم آلة المصنع بأكملها كبير كالمعتاد ، لذلك سوف نستخدم القماش المضاد للماء لتغليفهم جميعًا.المحرك أو صندوق التروس أو الأجزاء الأخرى التي تتلف بسهولة ، سنضعها في الصندوق.لدينا قسم شحن محترف ، وسوف يبذلون قصارى جهدهم لتوفير كمية الحاويات الخاصة بك.
لماذا أخترتنا؟
1. لونغداي لديه أكثر من 10 سنوات خبرة في معالجة مياه الصرف الصحي والحمأة.
2. نقدم ألمانية التكنولوجيا ، وبالتالي فإن منتجنا كثير أفضل من الشركات المصنعة الصينية الأخرى.
3. نحن نستخدم فقط أفضل الأجزاء من أفضل مورد.
4. لدينا مركز البحث والتطوير الخاص بنا ونظام التصنيع الكامل.
معلومات عنا
تقع في Yixing ، مدينة متقدمة وجميلة في مقاطعة Jiangsu ، الصين ، Longdai Co. ، Ltd هي مورد معدات معالجة لصناعة البتروكيماويات المتخصصة في المعالجة البيئية ودمج البحث والتطوير المستقل والتصميم والمقاولات العامة وتصنيع معدات حماية البيئة وذات الصلة العرض المادي.
تشمل المنتجات الرئيسية شاشة شريط ميكانيكية ، جهاز تعويم الهواء ، جهاز الجرعات ، مكشطة الطين ، برج التبريد ، الدورق ، جهاز إزالة الشحوم الكيميائي ، الشاشة الهيدروليكية ، فاصل المياه الرملية ، المرشح ، الناقل ، المثخن ، المرشح البيولوجي ، المياه المخففة ، معدات معالجة مياه الصرف الصحي المدفونة ، إلخ.
التعليمات:
س: هل أنت شركة تجارية أم تصنيع؟
ج: نحن شركة تصنيع وتجارة على حد سواء.لدينا أكثر من 30 عامًا من الخبرة المهنية كشركة مصنعة لمعدات معالجة مياه الصرف الصحي ومؤسسة خدمات هندسية.
س: ما هي منتجاتك الرئيسية؟
ج: الكلمات الرئيسية: معدات آلة نزح المياه من الحمأة ، مكبس برغي للحمأة من النوع اللولبي ، مكبس برغي للحمأة ، آلة معالجة الحمأة ، معدات معالجة مياه الصرف الصحي ، محطة معالجة الحمأة ، آلة تجفيف الحمأة بالضغط اللولبي ، نزح المياه الحمأة ، آلة نزح المياه للحمأة ، آلة تجفيف الحمأة اللولبية ، شاشات شريط الأسطوانة الدوارة ، معدات DAF ، سعر DAF ، سعر نظام تعويم الهواء المذاب ، ناقل لولبي غير شافت للحمأة ، جهاز الجرعات الكيميائية ، سعر MBBR ، وسائط MBBR ، موزع القرص ، نظام الجرعات الكيميائية لتحضير البوليمر ، وغيرها من الآلات المخصصة.
س: كيف يمكنني العثور على النموذج المناسب؟
ج: يرجى تقديم معدل التدفق ومحتوى المواد الصلبة ونوع الحمأة ، أو الاتصال بنا مباشرة بالنقر فوق رمز "الاتصال".يمكننا مساعدتك في اختيار النموذج.
س: أين يقع المصنع الخاص بك؟
ج: مدينة ييشينغ ، نحن في المدينة الشهيرة لمعدات حماية البيئة ، متخصصون في آلة نزح المياه بالضغط على الحمأة ، وهي قريبة جدًا من شنغهاي مع قيادة أقل من 3 ساعات فقط.مرحبا بكم في زيارتكم.
س: هل تقدمون خدمة OEM؟
ج: نعم.يمكننا القيام بالتصميم المخصص وفقًا لطلبك المختلف لنزح المياه من الحمأة.
س: ماذا عن الطاقة الإنتاجية لشركتك؟
ج: يغطي مصنعنا مساحة تزيد عن 15000 متر مربع وينتج 2000 مجموعة آلات في السنة.
