خزان معالجة مياه الصرف الصحي الأبيض ، مرشح أسطوانة الألياف الدوارة

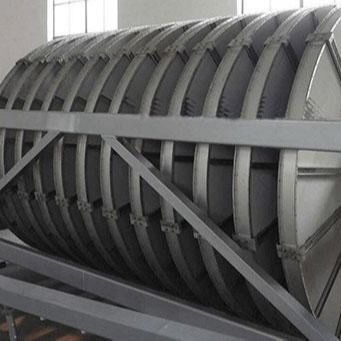

يتكون المرشح الدوار من الخارج إلى الداخل والخارج من سلسلة من أقراص الفلتر الدوارة المثبتة أفقياً.يتكون كل قرص مرشح من ألواح ترشيح ذات أرقام زوجية على شكل مروحة.القرص مزود بقطعة قماش مرشح يمكن إزالتها بسهولة.مادة قماش المرشح هي حجم مسام المرشح للألياف وقماش المرشح هو 10um.
تتضمن حالة تشغيل مرشح القرص الدوار الليفي ما يلي: الترشيح ، والغسيل العكسي ، وحالة تصريف الحمأة.

(1) يدخل تدفق الجاذبية لمياه الصرف الصحي المفلترة إلى خزان المرشح ، ويوجد حاجز لتوزيع المياه في خزان المرشح.يعتمد قماش المرشح على النوع المغمور بالكامل ، وتدخل مياه الصرف الصحي من خلال الجزء الخارجي من قماش المرشح ، ويتم جمع المرشح من خلال الأنبوب المجوف ، ويتم تفريغ تدفق الجاذبية من خزان المرشح من خلال سد النفايات السائلة.العملية برمتها مستمرة.

(2) يتم امتصاص جزء من الحمأة في عملية التنظيف والتصفية على الجزء الخارجي من قماش المرشح ويشكل تدريجياً طبقة الحمأة.مع تراكم الحمأة على قماش المرشح ، تزداد مقاومة الترشيح لقطعة قماش المرشح ، ويزداد مستوى الماء في الفلتر تدريجياً.يتم مراقبة تغيير مستوى السائل في الخزان بواسطة مستشعر الضغط.عندما يصل مستوى السائل في حوض السباحة إلى قيمة مجموعة التنظيف (مستوى الماء المرتفع) ، يمكن لـ PLC بدء تشغيل المضخة المضادة للشفط لبدء عملية التنظيف.عند التنظيف ، يمكن ترشيح خزان المرشح باستمرار.
أثناء الترشيح ، يكون القرص الدوار للمرشح في حالة ثابتة ، مما يؤدي إلى ترسب الحمأة في قاع البركة.أثناء التنظيف ، يدور القرص الدوار للمرشح بسرعة دورة واحدة / دقيقتان.تقوم مضخة الشفط بشفط سطح قماش المرشح تحت ضغط سلبي ، وتمتص جزيئات الحمأة المتراكمة على قطعة قماش المرشح ، ويتم امتصاص الماء في صفيحة الفلتر الدوارة في نفس الوقت من الداخل إلى الخارج ، ولها تأثير التنظيف المضاد على قماش المرشح.تمثل منطقة التنظيف الفوري حوالي 1٪ فقط من مساحة القرص الدوار للمرشح الكامل.عملية الغسيل العكسي متقطعة.
عند التنظيف ، فإن قرصي المرشح عبارة عن مجموعة يتم التحكم فيها تلقائيًا بواسطة الصمام الكهربائي الموجود على أنبوب مضخة الشفط.أثناء عملية التنظيف الكاملة لمرشح القرص الدوار الليفي ، يتم تنظيف كل مجموعة بالتناوب ، حيث تعمل مضخة الشفط بشكل مستمر..عندما تتدهور جودة المياه المؤثرة فجأة ، يرتفع مستوى السائل في البركة إلى مستوى الغسيل العكسي بسرعة ، ويتم تشغيل جميع مضخات الغسيل العكسي في نفس الوقت أثناء التنظيف ، ويمكن غسل عدة مجموعات من الأقراص الدوارة للفلتر في نفس الوقت حتى الغسيل العكسي تعود الدورة إلى وضعها الطبيعي.
(3) نظام تصريف الطين
الجزء السفلي من القرص الدوار لمرشح القرص الدوار الليفي مزود بقاع تجمع على شكل دلو لتسهيل تجميع الحمأة في قاع البركة.يقلل الترسيب في الجزء السفلي من بركة الحمأة من كمية الحمأة على قماش المرشح ، مما يمكن أن يطيل وقت الترشيح ويقلل من كمية مياه الغسيل العكسي.بعد فترة زمنية محددة ، يبدأ PLC مضخة الحمأة ، ويعيد الحمأة إلى نظام الصرف بالمحطة من خلال أنبوب الحمأة المثقوب في قاع البركة.من بينها ، يمكن تعديل الفاصل الزمني لتصريف الحمأة ومدة تصريف الحمأة.
