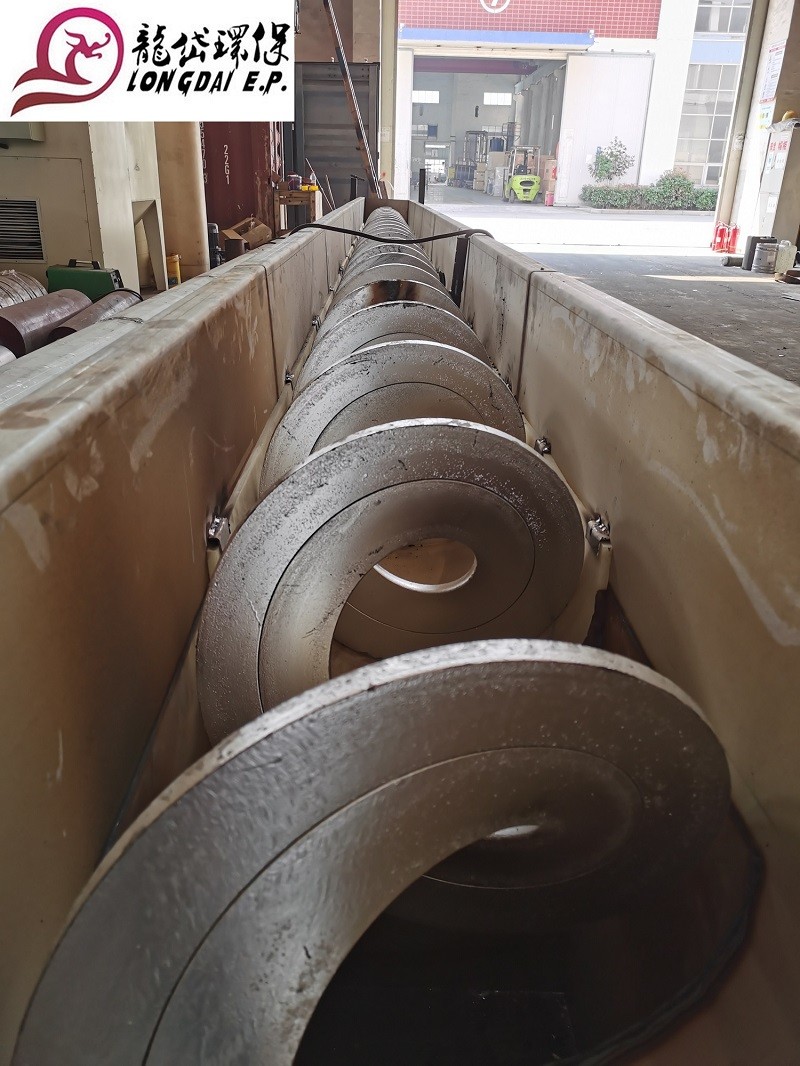

ناقل برغي شافتلس أفقي مرن سهل الصيانة عمل موثوق به برغي دوار
طلب
الناقل اللولبي هو نوع من الآلات التي تستخدم محركًا لقيادة الدوران اللولبي ودفع المواد لتحقيق الغرض من النقل.يمكن نقلها أفقيًا أو غير مباشر أو عموديًا ، ولها مزايا الهيكل البسيط ، ومنطقة المقطع العرضي الصغيرة ، والختم الجيد ، والتشغيل المريح ، وسهولة الصيانة ، والنقل المريح والمغلق.يتم تقسيم الناقلات اللولبية إلى نوعين ، الناقلات اللولبية ذات المحور ، والناقلات اللولبية بدون عمود في شكل النقل ، والناقلات اللولبية على شكل حرف U والناقلات اللولبية الأنبوبية في المظهر.الناقلات اللولبية المحورية مناسبة لمواد المسحوق الجاف غير اللزج ومواد الجسيمات الصغيرة (على سبيل المثال: الأسمنت ، والرماد المتطاير ، والجير ، والحبوب ، وما إلى ذلك) بينما تكون الناقلات اللولبية ذات العمود مناسبة للناقلات ذات المواد اللزجة وسهلة الرياح.(على سبيل المثال: الحمأة ، الكتلة الحيوية ، القمامة ، إلخ.) مبدأ العمل للناقل اللولبي هو أن الشفرة اللولبية الدوارة تدفع المادة ليتم نقلها بواسطة الناقل اللولبي.القوة التي تمنع المادة من الدوران بشفرة الناقل اللولبي هي وزن المادة نفسها.مقاومة الاحتكاك لغلاف الناقل اللولبي للمادة.الشفرة الحلزونية الملحومة على العمود الدوار للناقل اللولبي ، سطح الشفرة له سطح صلب ، سطح الحزام ، سطح الشفرة وأنواع أخرى وفقًا للمواد المختلفة التي سيتم نقلها.يحتوي العمود اللولبي للناقل اللولبي على محمل دفع في نهاية اتجاه حركة المواد لإعطاء قوة رد الفعل المحورية للمسمار مع المادة.عندما يكون طول الماكينة طويلاً ، يجب إضافة محمل تعليق وسيط.
المعلمات
| المعلمات | القطر الاسمي اللولبي (مم) قطر حلزوني (مم) |
يكتب | LS-200W | LS-250 واط | LS-300 واط | LS-350 واط | LS-400 واط |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| الاهلية | زاوية التثبيت | 0 درجة | 1.5 | 3.6 | 6 | 8.4 | 11.7 |
| 5 درجات | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | ||
| 15 درجة | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | ||
| 25 درجة | 0.9 | 2.16 | 3.6 | 5.04 | 7.02 | ||
| السرعة الحلزونية n (r / min) | من 12 إلى 16 | ||||||
| المحرك N (KW) | 0.75-5.5 (حسب L والزاوية) | ||||||
| حجم التثبيت (مم) | أ | 0 + 40 | |||||
| ب | 0 + 110 | ||||||
| ثنائية | مطابقة مع المعدات المقابلة | ||||||
| إل | حسب متطلبات المستخدم | ||||||
| لي | مطابقة مع المعدات المقابلة | ||||||
| ل_2 | (L-1000) / 2- (L-71000) / 3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| ح | مطابقة مع المعدات المقابلة | ||||||
| أهلا | 140 | 165 | 188 | 210 | 240 | ||
| H2 | H-150 | ||||||
| H3 | مطابقة مع المعدات المقابلة | ||||||
الميزات والتطبيقات
يحتوي الناقل اللولبي على الميزات التالية:
1) الهيكل بسيط نسبيًا والتكلفة منخفضة.
2) عمل موثوق به ، سهل الصيانة والإدارة.
3) حجم صغير وحجم مقطع صغير ومساحة أرضية صغيرة.من السهل الدخول والخروج من الفتحات والعربات أثناء عمليات التفريغ في الموانئ.
4) يمكن تحقيق النقل المختوم ، وهو ما يفضي إلى نقل المواد الطائرة والساخنة وذات الرائحة القوية ، والتي يمكن أن تقلل من التلوث البيئي وتحسن ظروف عمل عمال الموانئ.
5) سهل التحميل والتفريغ.يمكن تحميل وتفريغ الناقل اللولبي الأفقي في أي نقطة على خط النقل ؛يمكن تجهيز الناقل اللولبي العمودي بجهاز إصلاح من النوع اللولبي نسبيًا للحصول على أداء استصلاح ممتاز.
6) يمكن أن تنقل في الاتجاه المعاكس ، ويمكنها أيضًا أن تجعل ناقلًا ينقل المواد في اتجاهين في نفس الوقت ، أي باتجاه المركز أو بعيدًا عن المركز.
7) استهلاك الوحدة للطاقة كبير نسبيًا.
8) من السهل سحق المواد وارتداءها أثناء عملية النقل ، كما يتم ارتداء الشفرة الحلزونية والحوض على محمل الجد.
السمات الهيكلية

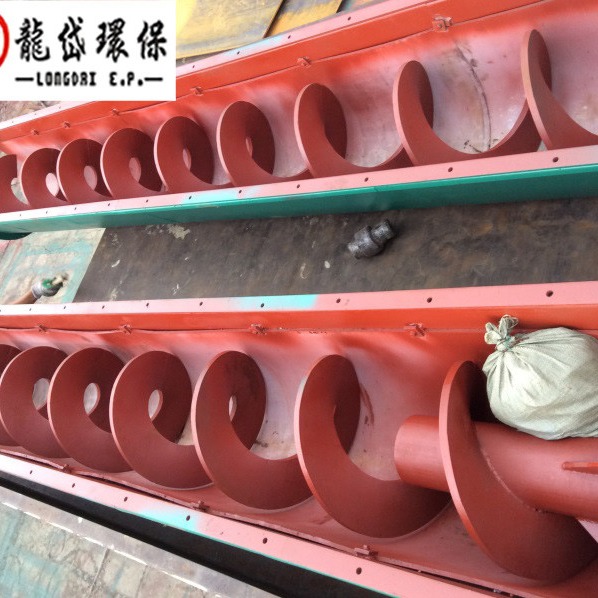

(1) للشفرات الحلزونية للناقل اللولبي ثلاثة أنواع: نوع السطح اللولبي الصلب ، نوع السطح الحلزوني للحزام ونوع السطح اللولبي للشفرة.يُطلق على السطح الحلزوني الصلب طريقة التصنيع s.الملعب الحلزوني من النوع GX يبلغ 0.8 ضعف قطر النصل.الناقل اللولبي من النوع LS مناسب لنقل المسحوق والمواد الحبيبية.يُطلق على السطح اللولبي للحزام أيضًا طريقة التصنيع D ، وميله الحلزوني هو نفس قطر الشفرة الحلزونية ، وهو مناسب لنقل المسحوق والمواد الصغيرة.السطح اللولبي من نوع الشفرة أقل استخدامًا ، ويستخدم بشكل أساسي لنقل المواد ذات اللزوجة العالية والمواد القابلة للانضغاط.أثناء عملية النقل ، يتم الانتهاء من التقليب والخلط في نفس الوقت.تبلغ المسافة اللولبية حوالي 1.2 ضعف قطر الشفرة الحلزونية.
(2) الشفرات اللولبية للناقل اللولبي لها اتجاهان دوران ، اليد اليسرى واليمنى.
(3) أنواع الناقلات اللولبية تشمل الناقلات اللولبية الأفقية الثابتة والناقلات اللولبية العمودية.الناقل اللولبي الأفقي الثابت هو النوع الأكثر استخدامًا.يستخدم الناقل اللولبي العمودي في رفع المواد لمسافة قصيرة.ارتفاع النقل بشكل عام لا يزيد عن 8 أمتار.الشفرة اللولبية هي نوع سطح صلب.يجب أن تحتوي على تغذية لولبية أفقية لضمان ضغط التغذية الضروري.
(4) في نهاية مخرج المواد للناقلات اللولبية LS و GX ، يجب تثبيت 1/2 إلى 1 دورة من اللولب العكسي لمنع النهاية من أن يتم حظرها بواسطة مسحوق.
(5) يتكون الناقل اللولبي من ثلاثة أجزاء: الجسم اللولبي والمدخل والمخرج وجهاز القيادة.
يتكون جسم الماكينة اللولبية من محمل رأس ومحمل خلفي ومحمل تعليق ومسمار وغطاء ولوحة غطاء وقاعدة.
يتكون جهاز القيادة من محرك ، ومخفض ، ووصلة وقاعدة.
