الصين فعالة لمعالجة المياه الصلبة آلة فصل تصفية السائل الميكانيكية شريط الشاشة
مقدمة مختصرة
تقع في Yixing ، مدينة متقدمة وجميلة في مقاطعة Jiangsu ، الصين ، Longdai Co. ، Ltd هي مورد معدات معالجة لصناعة البتروكيماويات المتخصصة في المعالجة البيئية ودمج البحث والتطوير المستقل والتصميم والمقاولات العامة وتصنيع معدات حماية البيئة وذات الصلة العرض المادي.
مبدأ العمل
يعد الفلتر الصغير ذو الأسطوانة الدوارة نوعًا جديدًا من معدات فصل السوائل الصلبة ، والتي يمكنها تقليل المواد الصلبة العالقة (SS) في مياه الصرف الصحي بشكل فعالمبدأ عملها: تتدفق مياه الصرف الصحي إلى الأسطوانة المجوفة ، وبسبب الجاذبية ، فإنها تنتقل من الجانب الداخلي للمرشح إلى الجانب الخارجي.التدفق الخارج ، المواد الصلبة العالقة في الماء محاصرة داخل مرشح الفولاذ المقاوم للصدأ.تدور الأسطوانة الدوارة ببطء ، وتقوم مضخة الغسل العكسي بسحب المياه المتدفقة وترشيحها لغسل شاشة المرشح.يمر ماء الشطف عبر الفوهة الموجودة أعلى الأسطوانة لشطف الفلتر من الخارج إلى الداخل للفلتر.يتم جمع الجسيمات المغسولة بواسطة خزان تجميع مياه الغسيل العكسي ويتم تفريغها من الجهاز عبر أنبوب الصرف الصحي.
| فجوة شريط (مم) | 0.25 | 0.5 | 0.75 | 1 | 1.5 | 2.5 | طبل ديا (مم) | طول الاسطوانة (مم) | الطاقة (كيلوواط) |
| يكتب | قدرة المناولة (rrP / ساعة) | ||||||||
| ZL350X600 | 8 | 15 | 20 | 25 | 32 | 42 | 350 | 600 | 0.25 |
| ZL610X610 | 33 | 60 | 81 | 100 | 130 | 170 | 610 | 610 | 0.55 |
| ZL610X1220 | 65 | 120 | 162 | 200 | 260 | 340 | 610 | 1220 | 0.75 |
| ZL610X1830 | 100 | 180 | 243 | 306 | 397 | 520 | 610 | 1830 | 0.75 |
| ZL800X1830 | 175 | 315 | 436 | 535 | 695 | 912 | 800 | 1830 | 1.1 |
هيكل المعدات

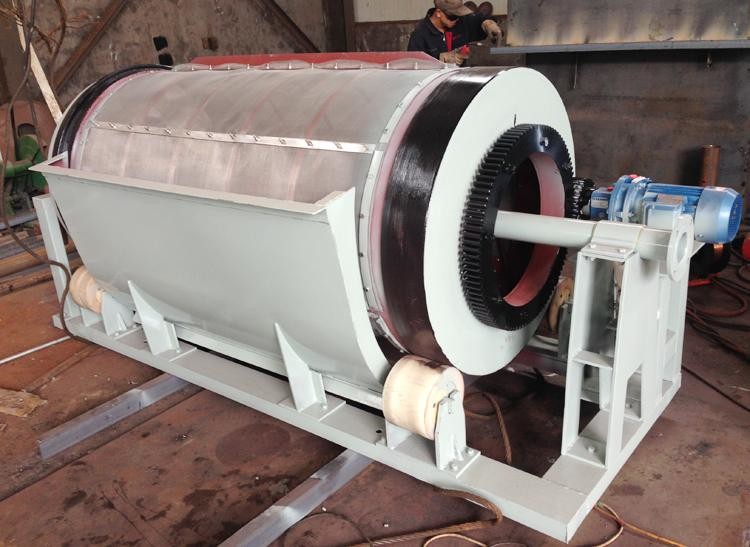

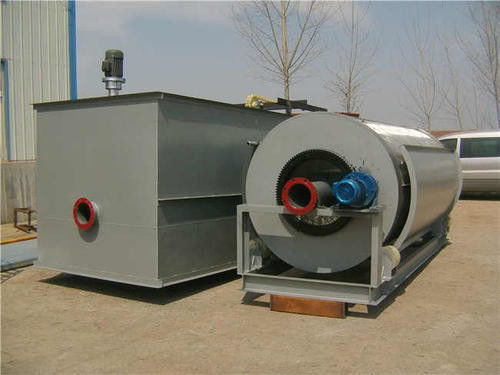

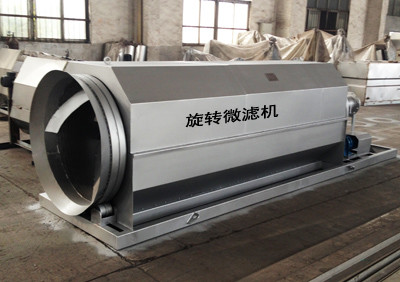

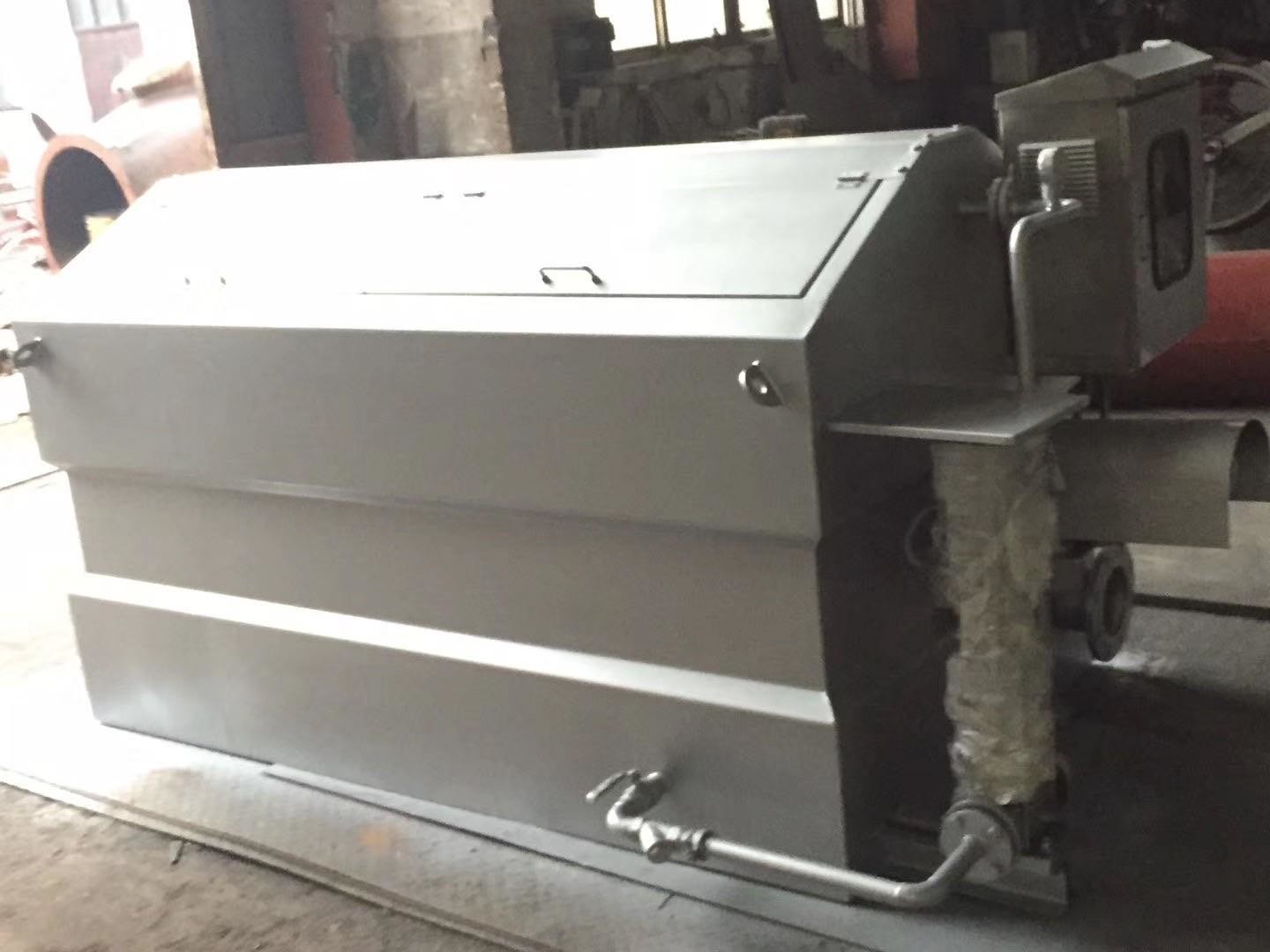

مرشح دقيق من نوع الأسطوانة الدوارة ، يرجى الرجوع إلى الصورة الصحيحة لهيكل الأجزاء الرئيسية للجهاز:
1. جهاز القيادة: إنه يوفر الطاقة لدوران الأسطوانة ، ويعتمد محركًا مباشرًا ، ولا يوجد زوج نقل وسيط ، وله هيكل بسيط ومستقر ؛
2. جسم الصندوق: جسم الصندوق عبارة عن هيكل شبه مغلق وهو حامل أسطوانة.توجد منطقة مدخل مياه ومنطقة تدفق ثابتة بالداخل ، بحيث يكون تدفق المياه إلى الأسطوانة مستقرًا ، ويتم تحسين تأثير الترشيح ؛
3. الغطاء: حافظ على الآلة بأكملها في هيكل مغلق ، وتجنب بشكل فعال رذاذ الماء ، وتحسين حلقة التشغيل
منطقة؛
4. الأسطوانة الدوارة: إنها حاملة شبكية ذات مرشح دقيق ، بأحد طرفيها مغلق والآخر هيكل مفتوح.يدخل المرشح من خلال الطرف المفتوح ويتم تفريغه بعد أن يتم تصفيته بواسطة المرشح.النهاية المغلقة متصلة بجهاز القيادة ؛
5. جهاز التنظيف: لتوفير الحماية لتنظيف وتجديد المرشح الصغير.يوفر هذا الجهاز مجرى مائي للتنظيف ثنائي الاتجاه.عندما يكون تركيز المادة المعلقة في المرشح مرتفعًا ، يمكن تشغيل التنظيف ثنائي الاتجاه لضمان تأثير التنظيف للمرشح ؛
6. مرشح دقيق: هذا المكون هو المكون الأساسي للجهاز.يتم توصيل شبكة الفولاذ المقاوم للصدأ 316L الدقيقة في هذا الجزء بالإطار العلوي والسفلي من الفولاذ المقاوم للصدأ من الفولاذ المقاوم للصدأ 316L من خلال تقنية معالجة خاصة ، ويتم ضغطها في إطار لوحة الفولاذ المقاوم للصدأ ، بحيث تضمن شاشة الفلتر مساحة ترشيح كافية و قوة كافية.بالمقارنة مع طرق التثبيت الأخرى ، فإن هذا النوع من إطار شبكة سلكية دائرية أكثر سلاسة ، واحتمال اعتراض وسحب المادة الخيطية المعلقة في مياه الصرف الصحي أقل ، مما يضمن تأثير معالجة مياه الصرف الصحي بشكل كامل.تصميم التجميع لشاشة المرشح وجسم الأسطوانة بارع ، ويمكن فكه وتركيبه بسهولة ؛
7. الكشف عن مستوى السائل: هذا الجهاز مُجهز بجهاز كشف مستوى السائل ، والذي يمكنه الكشف عن مستويات المياه المنخفضة والمتوسطة والعالية.يمكن دمجه مع محول التردد لتحقيق التشغيل التلقائي للسرعة المنخفضة والمتوسطة والعالية لجهاز القيادة ، والذي يمكن أن يضمن تأثير الترشيح ويجعل دورة حياة المعدات ممتدة.كما أن لديها وظيفة إغلاق مستوى الماء منخفضة للغاية ووظائف إنذار لمستوى الماء فائقة الارتفاع ؛
8. باب المراقبة: إن باب المراقبة المتحرك مناسب للفحص اليومي ، الصيانة والإصلاح ، والفتح والإغلاق مرنان.
9. خزان تصريف مياه الصرف الصحي: يمكن لخزان التجميع الموجود على الأسطوانة تجميع المواد المعلقة التي تم اعتراضها بواسطة الترشيح في خزان الصرف الصحي.في الوقت نفسه ، يتم غسل المواد العالقة الدقيقة الملتصقة بشبكة الفلتر والشبكة بواسطة جهاز الغسيل ، كما يتم تجميع مياه الصرف الصحي في خزان الصرف الصحي ويتم تصريفها عبر أنبوب الصرف الصحي ، بحيث لا تتراكم الأوساخ داخل معدات؛
10. جهاز الدعم: يلعب دورًا في دعم التشغيل الطبيعي للأسطوانة.مصنوعة من مواد خاصة لا تحتاج إلى صيانة ، ولا حاجة للتزييت والصيانة الروتينية ، وعمر خدمة طويل وسهولة في التفكيك والاستبدال ؛
الخصائص الرئيسية
1. أداء ممتاز لوسائط التصفية.وسيط الترشيح المستخدم في مرشح هذا الجهاز هو الفولاذ المقاوم للصدأ.بالمقارنة مع قماش الألياف ومواد البوليستر لمرشح القرص الدوار ، فإنه يتمتع بالعديد من المزايا: توحيد المسام الجيد ، قوة الشد العالية ، سرعة التصفية السريعة ، المتانة طويلة الأمد ، ليس من السهل منعه ، ومقاومة التآكل القوية.
2. من السهل استبدال المرشح.يمكن إزالة الشبكة المستقلة بشكل مستقل دون التأثير على المرشحات الأخرى.
3. مقاومة تأثير قوي.يمكن للجهاز أن يعمل بشكل طبيعي عندما لا يزيد SS المائي الداخل عن 40 ملجم / لتر 1.
4. يمكن تشغيل المرشح بشكل مستمر.الغسيل العكسي والتصفية لا يؤثران على بعضهما البعض.
5. فقدان رأس صغير.فقدان الرأس أقل من 30 سم.
6. تأثير العلاج الجيد.جودة مياه الصرف SS أقل من 10 ملجم / لتر.
7. تشغيل التحكم الآلي بالكامل.
8. بصمة صغيرة.في حالة نفس حجم مياه المعالجة ، تكون مساحة معدات الترشيح الدقيقة من النوع TR أصغر بكثير من معدات عملية الترشيح الأخرى.
9. الغسيل العكسي يستهلك القليل من الماء.ليس من السهل أن تتراكم الشوائب على شاشة المرشح ، ويمكن لمياه الغسيل العكسي ذات الضغط العالي أن تزيل الشوائب بسهولة.يتم أخذ المياه المستخدمة من المياه المفلترة ، ويبلغ استهلاك المياه 0.3٪ من حجم المياه المعالجة ، وهو أقل بكثير من 3٪ -5٪ استهلاك المياه لفلاتر أخرى مماثلة
10. استهلاك طاقة تشغيل منخفض ، أقل من 1/4 من المرشحات المماثلة الأخرى ، تكلفة التشغيل لكل طن من الماء 0.002 يوان.
طلب
1. محطة معالجة مياه الصرف الصحي: مشروع الارتقاء القياسي لرفع مستوى النفايات السائلة من المستوى B إلى المستوى A
2. إعادة استخدام المياه المعالجة: قم بترشيح الجسيمات العالقة غير القابلة للذوبان بعمق من خلال هذا الجهاز لتحقيق الغرض من إعادة تدوير المياه ؛
3. معالجة مياه الصرف الصناعي: وفقًا لمتطلبات الأنواع المختلفة من الصناعات ، يمكن لهذا الجهاز فصل المياه المستخدمة وتصفيتها لجعل جودة المياه ذات الصلة تلبي الغرض من استخدام المؤسسة ، أو تلبية متطلبات تصريف حماية البيئة ذات الصلة.
التعبئة والتسليم
1. التعبئة للماء مع معيار التصدير الدولي بواسطة حاوية 20 قدم ، 40 قدم ، 40 حصان.سيتم تعبئة تجهيزات المعدات والمحرك الكهربائي وخزانة الطاقة في صندوق خشبي أو صندوق حديد.سيتم تعبئة المعدات الأخرى بقطعة قماش بلاستيكية مخططة بالألوان.
2. حجم آلة المصنع بأكملها كبير كالمعتاد ، لذلك سوف نستخدم القماش المضاد للماء لتغليفهم جميعًا.المحرك أو صندوق التروس أو الأجزاء الأخرى التي تتلف بسهولة ، سنضعها في الصندوق.لدينا قسم شحن محترف ، وسوف يبذلون قصارى جهدهم لتوفير كمية الحاويات الخاصة بك.
