الصين ZCX نوع مكشطة الحمأة نظام أنبوب واحد مركز محرك آلة شفط الحمأة المستخدمة لخزان الترسيب الثاني
لعملائنا:
يشمل العمل الرئيسي معدات معالجة صناعة البتروكيماويات ، وشؤون المياه البلدية ، ومعدات معالجة مياه الصرف الصحي في المناطق الحضرية ، ومعدات معالجة مياه الصرف الصحي الصناعية ، ومعدات معالجة مياه الصرف الصحي المحلية ، ومعدات المياه النقية ، ومعدات التناضح العكسي ، وتنقية إمدادات المياه ، ومناطق معالجة تلوث الغازات العادمة.
طلب
إنها مناسبة لخزانات الترسيب الكبيرة والمتوسطة الحجم مع مدخل المياه المحيطي ، وتصريف المياه المحيطي ، وتصريف الحمأة المركزيةإنها تستخدم بشكل أساسي لشفط وتفريغ خزانات الترسيب الثانوية لمحطات معالجة مياه الصرف الصحي في المناطق الحضرية.
المعلمات
| رقم الموديل / المعلمات | ZCX-25 | ZCX-30 | ZCX-35 | (زكإكس -40) | ZCX-45 | (زكإكس -50) | |
| قطر البركة Φ (م) | 25 30 35 40 45 50 | ||||||
| عمق المسبح العميق H (م) | 4.0 5.5 (حسب متطلبات المستخدم) | ||||||
| عمق المياه بجانب المسبح H1 (م) | 3.5 ～ 5.0 (حسب متطلبات المستخدم) | ||||||
| سرعة خط الحافة الخارجية V (م ／ دقيقة) | 2.0 ~ 3.0 | ||||||
| قوة المحرك N (KW) | 0.5 | 0.55 | 0.75 | 1.1 | 1.1 | 1.1 | |
| حجم التثبيت (مم) | ب | 1000 ~ 1200 | |||||
| ①1 | 009 | 600 | 800 | 900 | 1000 | 1200 | |
| Φ2 | 006 | 900 | 1100 | 1200 | 1300 | 1500 | |
| 3 | 1500 | 1500 | 1700 | 1900 | 2000 | 2300 | |
| ب 1 | حسب متطلبات المستخدم | ||||||
| H3 | حسب متطلبات المستخدم | ||||||
| إل | حسب متطلبات المستخدم | ||||||
| الحمل الرأسي لمنصة العمود المركزي P1 (KN) | 65 | 70 | 90 | 98 | 120 | 155 | |
| تحميل جسر العمل P2 (KN) | 6.5 | 7.2 | 9.5 | 10.0 | 13.5 | 17 | |
| أقصى عزم تشغيل م (نيوتن متر) | 140 | 168 | 268 | 448 | 505 | 560 | |
الخصائص الرئيسية
1. تم تصميم أحواض المدخل والمخرج حول خزان الترسيب بأقسام جانبية لضمان توزيع المياه بشكل موحد وتدفقها إلى الخارج حول خزان الترسيب.
2. يتبنى جهاز القيادة مزيجًا من مخفض التروس الحلزوني ومخفض التروس الدودي لضمان عزم الدوران الناتج والسرعة ، وتأثير النقل مرتفع ؛المخفض مجهز بجهاز حماية عزم الدوران المفرط ، وهو آمن وموثوق في التشغيل.

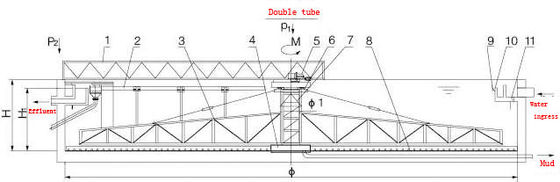

3. عند φ≤40m ، يتم استخدام القش من جانب واحد ، وإذا كان φ> 40m ، يتم استخدام قش مزدوج الوجه.
4. أنبوب شفط الحمأة يستخدم أنبوبًا أفقيًا مثقوبًا لتفريغ الحمأة ، والذي لا يتداخل مع تدفق الكثافة في الخزان ويضمن استقرار الماء.
5. شفط الحمأة على أنبوب شفط الحمأة على شكل مخروطي مصمم بشكل فريد ويعتمد ثقوب متغيرة ، من الداخل إلى الخارج ، من الصغيرة إلى الكبيرة ، لضمان شفط الحمأة المتوازن في قاع البركة بأكملها ، وزيادة تركيز شفط الحمأة ، و حفظ قوة التدفق العكسي الحمأة.
6. هناك طريقتان للقشط: القشط على الألواح وقشط الأنبوب (يتم استخدام الطريقة الأولى بشكل تقليدي).
7. الجهاز سهل التشغيل ، ويمكن التحكم في تشغيل الجهاز بشكل مباشر محليًا / عن بعد.
الهيكل ومبدأ العمل
الجهاز يعتمد ناقل الحركة المركزي ونوع الإطار العمودي.تدخل مياه الصرف الصحي إلى خزان توزيع المياه المحيط وتتدفق بشكل متساوٍ إلى البركة من خلال فتحات توزيع المياه في أسفل الخزان.تحت تأثير تنورة الاحتفاظ بالمياه المحيطية ، يتدفق الماء من قاع البركة إلى المركز ، وتعتمد الحمأة على وزنها.يتم ترسيب الحمأة في قاع البركة لتشكيل فصل بين الحمأة والماء.يقوم جهاز القيادة بتحريك الإطار العمودي المركزي للدوران ، ويدفع ذراع الكاشطة وأنبوب الشفط للدوران.تحت تأثير الضغط الهيدروستاتيكي ، تدخل الحمأة بالتساوي إلى منفذ الشفط المرتب على أنبوب الشفط ، ثم تمر عبر التفريغ المركزي.يتم تفريغ أنبوب الحمأة من البركة من خلال الصمام الكمي لبئر تصريف الحمأة.يمكن التحكم في كمية الحمأة التي يتم تفريغها عن طريق درجة رفع صمام الكم.يتم كشط الحثالة الموجودة على سطح الماء إلى حافة البركة بواسطة جهاز كشط الخبث ، ثم يتم كشطها في البالوعة بواسطة مجرفة الكشط وتفريغها من البركة ؛بينما يتم تفريغ المادة الطافية في حوض مخرج المياه من خلال لوحة السد لمخرج المياه المثلث.

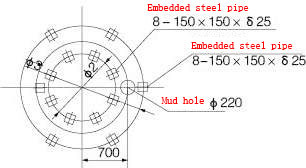

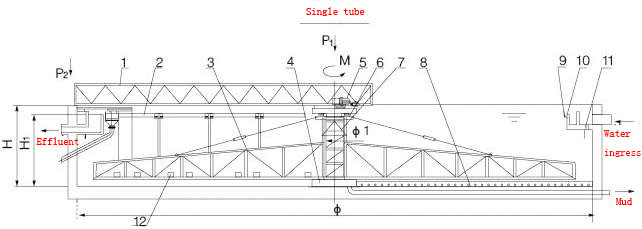

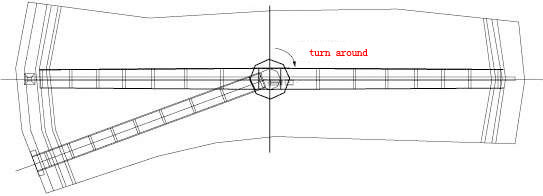

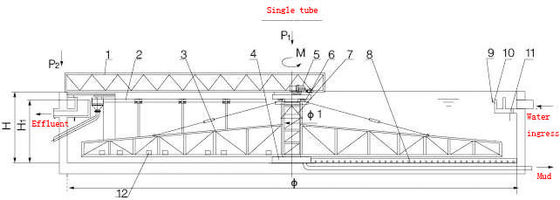

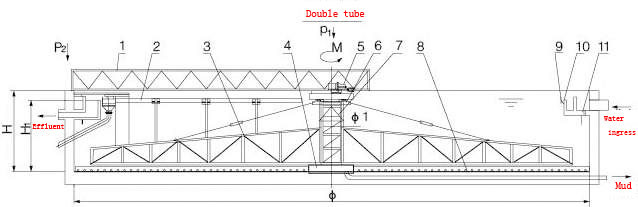

مخطط تفصيلي والتثبيت
1. جسر العمل 2. لوحة الكشط 3. ذراع الكشط 4. خزان الطين المركزي 5. جهاز القيادة 6. عمود المركز 7. مركز الدوران الرأسي
8 حاجز القذف ، 9. أنبوب الشفط ، 10. حاجز مخرج الماء ، 11. لوح حاجز الاحتفاظ بالماء ، 12. الوزن المضاد
التعبئة والتسليم
1. التعبئة للماء مع معيار التصدير الدولي بواسطة حاوية 20 قدم ، 40 قدم ، 40 حصان.سيتم تعبئة تجهيزات المعدات والمحرك الكهربائي وخزانة الطاقة في صندوق خشبي أو صندوق حديد.سيتم تعبئة المعدات الأخرى بقطعة قماش بلاستيكية مخططة بالألوان.
2. حجم آلة المصنع بأكملها كبير كالمعتاد ، لذلك سوف نستخدم القماش المضاد للماء لتغليفهم جميعًا.المحرك أو صندوق التروس أو الأجزاء الأخرى التي تتلف بسهولة ، سنضعها في الصندوق.لدينا قسم شحن محترف ، وسوف يبذلون قصارى جهدهم لتوفير كمية الحاويات الخاصة بك.
لماذا أخترتنا؟
1. لونغداي لديه أكثر من 10 سنوات خبرة في معالجة مياه الصرف الصحي والحمأة.
2. نقدم ألمانية التكنولوجيا ، وبالتالي فإن منتجنا كثير أفضل من الشركات المصنعة الصينية الأخرى.
3. نحن نستخدم فقط أفضل الأجزاء من أفضل مورد.
4. لدينا مركز البحث والتطوير الخاص بنا ونظام التصنيع الكامل.
معلومات عنا
تقع في Yixing ، مدينة متقدمة وجميلة في مقاطعة Jiangsu ، الصين ، Longdai Co. ، Ltd هي مورد معدات معالجة لصناعة البتروكيماويات المتخصصة في المعالجة البيئية ودمج البحث والتطوير المستقل والتصميم والمقاولات العامة وتصنيع معدات حماية البيئة وذات الصلة العرض المادي.
تشمل المنتجات الرئيسية شاشة شريط ميكانيكية ، جهاز تعويم الهواء ، جهاز الجرعات ، مكشطة الطين ، برج التبريد ، الدورق ، جهاز إزالة الشحوم الكيميائي ، الشاشة الهيدروليكية ، فاصل المياه الرملية ، المرشح ، الناقل ، المثخن ، المرشح البيولوجي ، المياه المخففة ، معدات معالجة مياه الصرف الصحي المدفونة ، إلخ.
التعليمات:
س: هل تقدمون خدمة OEM؟
ج: نعم.يمكننا القيام بالتصميم المخصص وفقًا لطلبك المختلف لنزح المياه من الحمأة.
س: ماذا عن الطاقة الإنتاجية لشركتك؟
ج: يغطي مصنعنا مساحة تزيد عن 15000 متر مربع وينتج 2000 مجموعة آلات في السنة.
س: كيف يمكننا الوثوق بك وبشركتك؟هل هذه أول معاملة لك؟
ج: ج: تتمتع شركتنا بأكثر من 20 عامًا من الخبرة المهنية.نحن نتعاون مع أكثر من 800 عميل في الصين والخارج.نحن نصدر ما يقرب من 60 دولة في جميع أنحاء العالم.ولدينا أكثر من 60 + براءة اختراع ، CE ، ISO 9001 ، شهادات SGS.
س: هل تقدمون خدمة ما بعد البيع؟
ج: الدعم الفني للفيديو ، الدعم عبر الإنترنت ، قطع الغيار ، خدمة إصلاح الصيانة الميدانية
س: ما هي مدة الضمان الخاص بك؟
ج: سنتان بعد وصول البضاعة.خلال هذه الفترة ، طالما أنه ليس ضررًا من صنع الإنسان ، فإننا نرسل الأجزاء التالفة مجانًا.
