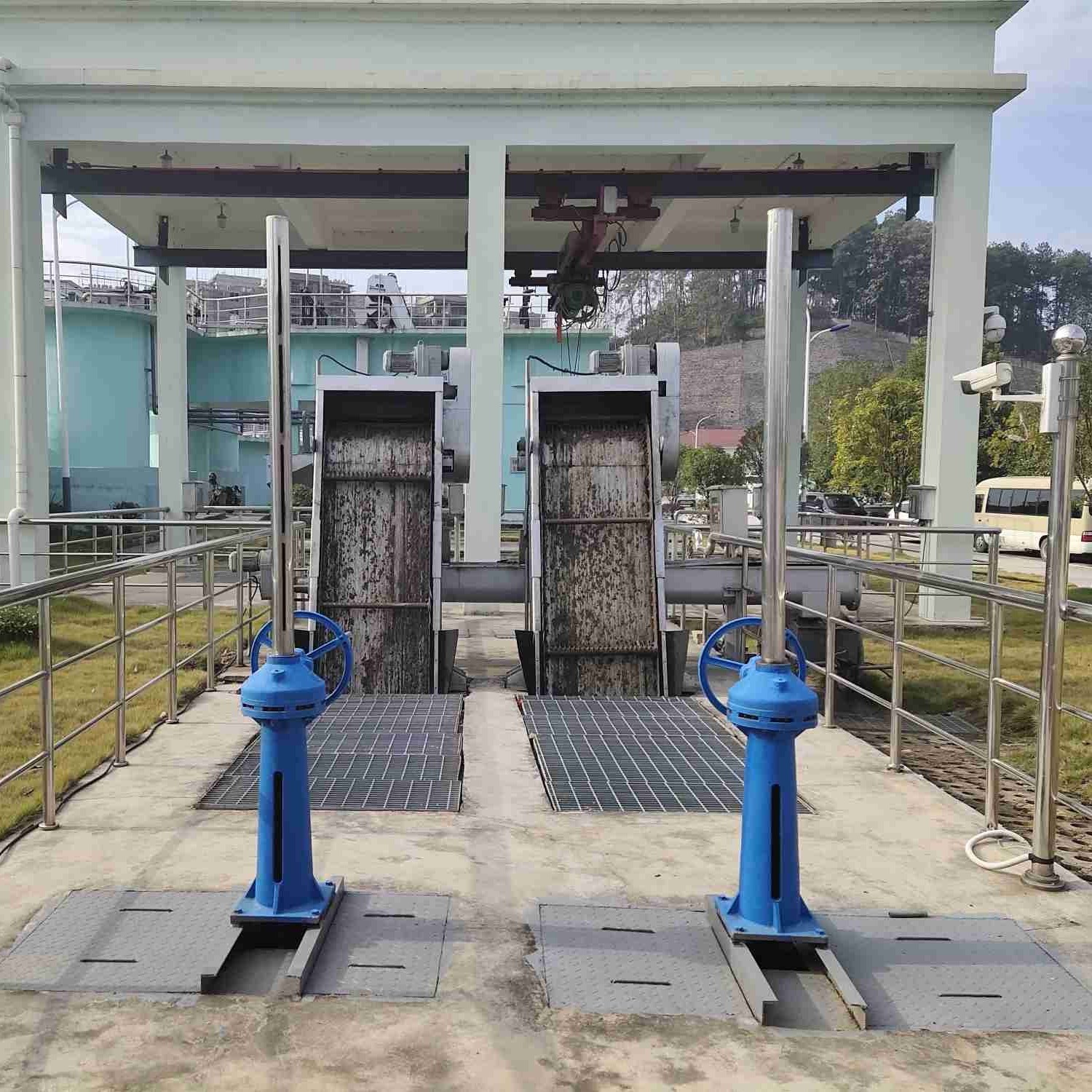

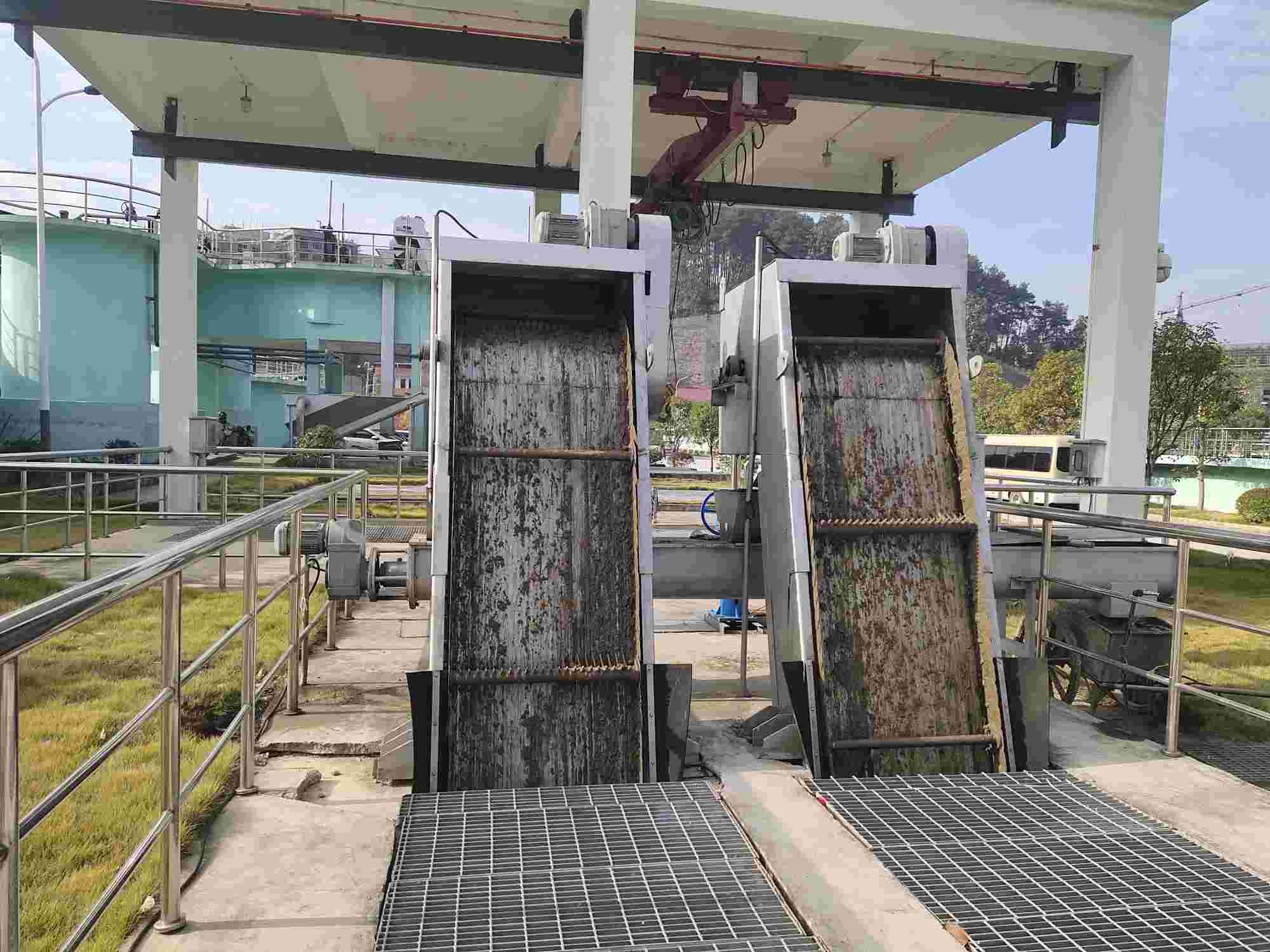

فاصل المواد الصلبة والسائلة الدوراني من النوع CF ، وهو عبارة عن معدات متقدمة لفصل السوائل والصلبة لمعالجة المياه ، ويستخدم بشكل رئيسي في محطات معالجة مياه الصرف الصحي في المناطق الحضرية ، والمعالجة المسبقة لمياه الصرف الصحي في المناطق السكنية ، ومحطات ضخ الأمطار / الصرف الصحي البلدية ، ومحطات المياه ، ومياه التبريد في محطات الطاقة ، إلخ. عند مدخل المياه ، تُستخدم المعدات أيضًا على نطاق واسع في مشاريع معالجة المياه في العديد من الصناعات مثل المنسوجات ، والطباعة والصباغة ، والأغذية ، والمنتجات المائية ، وصناعة الورق ، وصناعة النبيذ ، والذبح ، والدباغة ، إلخ.
المعلمات الرئيسية ومخطط حجم التثبيت
| ModelNumber / المعلمات | CF-500 | CF-600 | CF-700 | CF-800 | CF-900 | CF-1000 | CF-1100 | CF-1200 | CF-1300 | CF-1400 | CF-1500 | ||||
| عرض الجهاز ب (مم) | 500 | 600 | 700 | 800 | 006 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | ||||
| عرض القناة B1 (مم) | ب + 100 | ||||||||||||||
| عرض البوابة الفعال B2 (مم) | طراز B-157 | ||||||||||||||
| تباعد مسمار الأساس B3 (مم) | ب + 200 | ||||||||||||||
| العرض الإجمالي للمعدات B4 (مم) | ب + 350 | ||||||||||||||
|
إزالة أشعل النار الأسنان ب (مم) |
ر = 100 | 1≤b≤10 | |||||||||||||
| ر = 150 | 10 <ب≤50 | ||||||||||||||
| زاوية التثبيت α (°) | 60 ~ 85 | ||||||||||||||
| عمق القناة H (مم) | 800 ~ 12000 | ||||||||||||||
| ارتفاع المنصة H1 (مم) | 600 ~ 1200 | ||||||||||||||
| إجمالي ارتفاع المعدات H2 (مم) | H + H1 + 1500 | ||||||||||||||
|
ارتفاع إطار الصندوق الخلفي H3 (رطب) |
ر = 100 | ≈ 1000 | |||||||||||||
| ر = 150 | ~ 1100 | ||||||||||||||
|
أشعل النار سرعة تشغيل الأسنان v (م ／ دقيقة) |
≈2.1 | ||||||||||||||
| قوة المحرك N (kW) | 0.55 ~ 1.1 | 0.75 ~ 1.5 | 1.1 ~ 2.2 | 1.5 ~ 3.0 | |||||||||||
| فقدان الرأس (مم) | ≤20 (بدون انسداد) | ||||||||||||||
| تحميل الهندسة المدنية | P1 (كن) | 20 | 25 | ||||||||||||
| P2 (كن) | 8 | 10 | |||||||||||||
| ΔP (كن) | 1.5 | 2.0 | |||||||||||||
الهيكل ومبدأ العمل

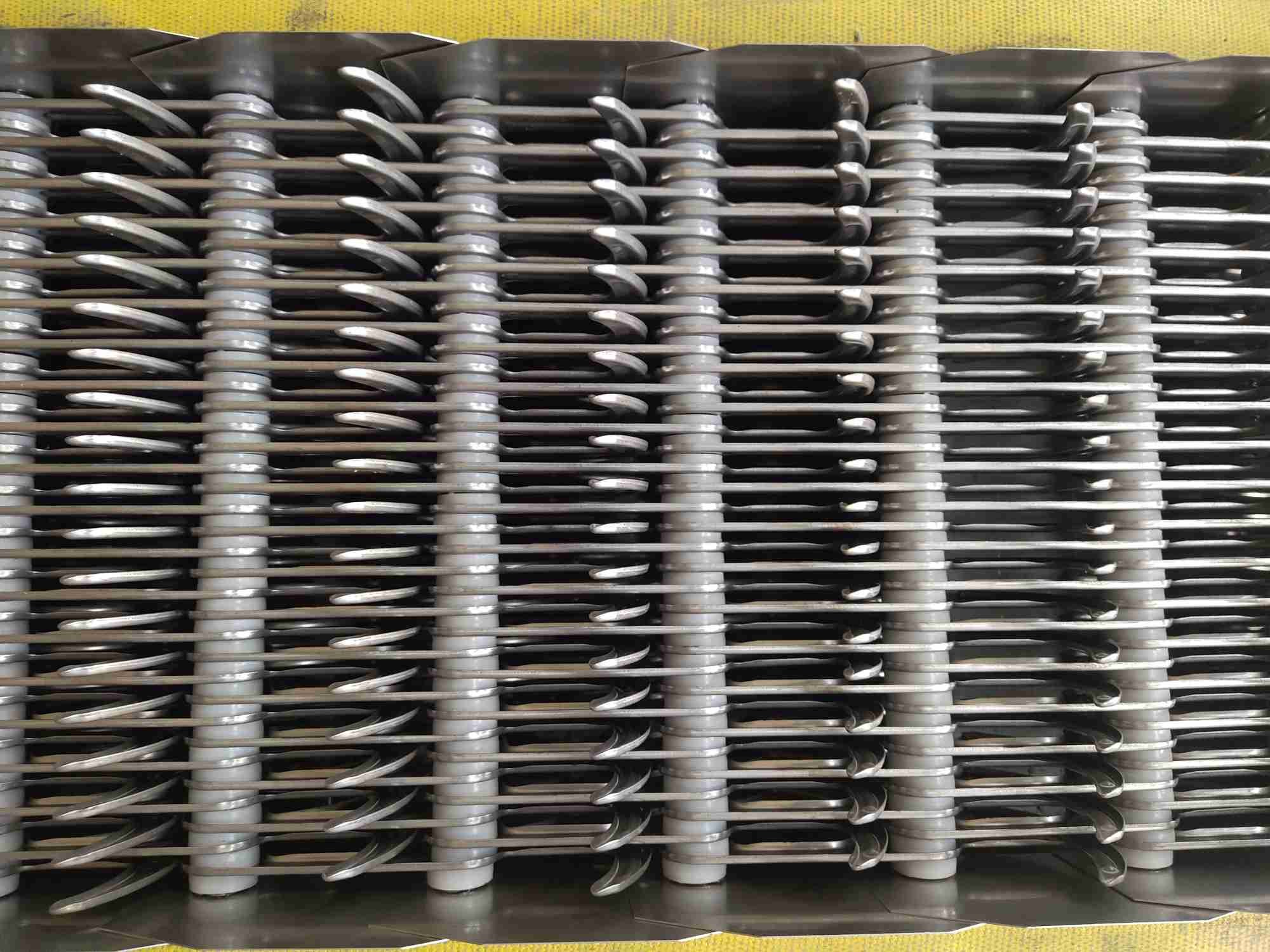

الجهاز يعتمد نوع دوار.يتم ترتيب شكل خاص لأسنان أشعل النار على شكل محراث على المحور الأفقي في تسلسل تجميع معين ورقم لتشكيل سلسلة أسنان أشعل النار.وفقًا لتدفق المياه ، يتم تجميعها في فجوات مختلفة وتثبيتها في محطة الضخ أو عند مدخل نظام معالجة المياه ، عندما يقود جهاز القيادة سلسلة أشعل النار للانتقال من أسفل إلى أعلى ، تكون أشتات المياه في تلتقطه سلسلة أشعل النار ، ويتدفق السائل عبر فجوة القضيب.بعد أن يدور الجهاز إلى القمة العلوية ، تتغير سلسلة أشعل النار ويتحرك اتجاه الجري من أعلى إلى أسفل.ستسقط المادة أسنان أشعل النار بوزنها.عندما تتحول أسنان أشعل النار من الجانب العكسي إلى أسفل الجهاز ، فإنها ستبدأ عملية ترددية أخرى مستمرة لإزالة الحطام من الماء باستمرار.لتحقيق الغرض من فصل السوائل الصلبة.
الخصائص الرئيسية
1. يتم تشغيل جهاز القيادة مباشرة بواسطة عجلة دبوس دائرية أو محرك مخفض تروس حلزوني ، والذي يتميز بخصائص الضوضاء المنخفضة ، الهيكل المضغوط والتشغيل المستقر.
2. الإطار عبارة عن هيكل إطار متكامل ، مع صلابة قوية وتركيب سهل وأعمال صيانة يومية أقل.
3. هناك نوعان من المواصفات لأسنان المجرفة ، درجة ميل أسنان المجرف t = 150mm ، ودرجة ميل أسنان المجرف t = 100mm.
4. الجهاز سهل التشغيل ، وتشغيل الجهاز يمكن التحكم فيه بشكل مباشر محليًا / عن بعد.
5. من أجل منع الحمل الزائد العرضي ، فهي مجهزة بدبوس القص الميكانيكي وحماية الوزن المتراكم للتيار الزائد لجعل تشغيل المعدات آمنًا وموثوقًا.
6. عندما يكون عرض الجهاز 1500 مم ، من أجل ضمان القوة الكلية للمعدات ، سيتم اعتماد وضع الاتصال المتوازي.
مخطط تفصيلي والتثبيت
متطلبات تقنية
1. الإطار 2. غطاء فتحة التفتيش 3. سلسلة الشد 4. جهاز التوجيه 5. واقي المحرك 6. جهاز القيادة 7. أسنان الخليع 8.يربك (يمين ويسار) 9. يربك (أعلى وأسفل)
التعبئة والتسليم
1. التعبئة للماء مع معيار التصدير الدولي بواسطة حاوية 20 قدم ، 40 قدم ، 40 حصان.سيتم تعبئة تجهيزات المعدات والمحرك الكهربائي وخزانة الطاقة في صندوق خشبي أو صندوق حديد.سيتم تعبئة المعدات الأخرى بقطعة قماش بلاستيكية مخططة بالألوان.
2. حجم آلة المصنع بأكملها كبير كالمعتاد ، لذلك سوف نستخدم القماش المضاد للماء لتغليفهم جميعًا.المحرك أو صندوق التروس أو الأجزاء الأخرى التي تتلف بسهولة ، سنضعها في الصندوق.لدينا قسم شحن محترف ، وسوف يبذلون قصارى جهدهم لتوفير كمية الحاويات الخاصة بك.
