الكربون الصلب الحمأة اللولبية ناقل مسحوق جاف الشركة المصنعة لمعدات النقل الحلزوني الصناعي
يتكون الناقل اللولبي من ثلاثة أجزاء: جسم الآلة اللولبية ، مدخل ومخرج المواد وجهاز القيادة.
جسم الآلة اللولبية: يتكون من محمل الرأس ومحمل الذيل ومحمل التعليق والمسمار والغلاف ولوحة الغطاء والقاعدة.
جهاز القيادة: يتكون من المحرك ، والمخفض ، والاقتران والقاعدة.
مبدأ العمل
عندما يدور العمود اللولبي ، بسبب جاذبية المادة والاحتكاك بين المادة وجدار الخزان ، يمكن دفع المادة فقط على طول الناقل.
الجزء السفلي من الأخدود يتحرك إلى الأمام.تعتمد حركة المواد في المحمل الأوسط على دفع المواد التي تتحرك للأمام للخلف.من أجل الحفاظ على العمود اللولبي في حالة شد مواتية ، يتم وضع جهاز القيادة ومنفذ التفريغ بشكل عام في نفس نهاية الناقل ، بينما يتم وضع منفذ التغذية بالقرب من ذيل الطرف الآخر قدر الإمكان.
مواصفات المنتج
1. هيكل بسيط ومنخفضة التكلفة.
2. عمل موثوق به وصيانة وإدارة بسيطة.
3. حجم صغير وحجم مقطع صغير ومساحة أرضية صغيرة.
4. يمكنها تحقيق النقل المختوم ، والذي يساعد على نقل المواد التي يسهل الطيران ، والساخنة وذات الرائحة النفاذة ، وتقليل تلوث البيئة ، وتحسين ظروف العمل للعمال.
5. سهولة التحميل والتفريغ.يمكن تحميل وتفريغ الناقل اللولبي الأفقي في أي نقطة على خط النقل الخاص به.

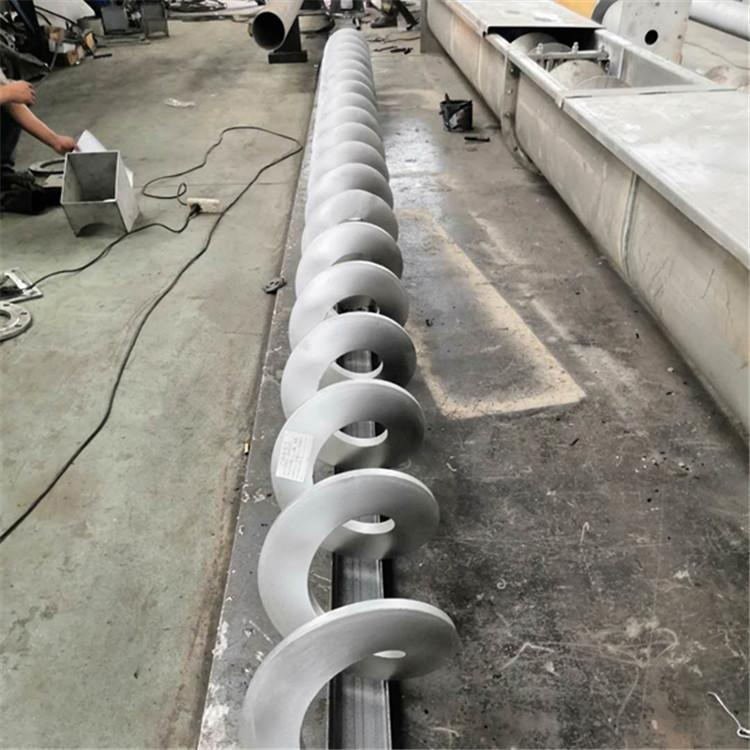

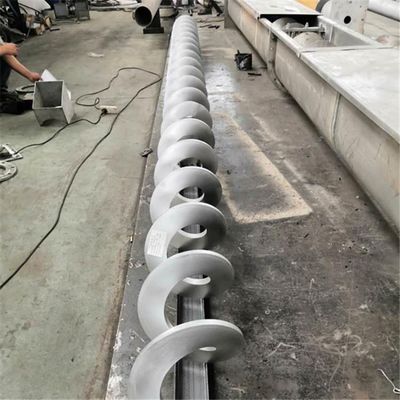

وصف الشفرة الحلزونية
1. هناك ثلاثة أنواع من الشفرات الحلزونية للناقل اللولبي: لولبية صلبة ، لولبية للحزام ولولب نصل.يُطلق على السطح اللولبي الصلب طريقة s ، وتبلغ درجة ميله الحلزونية GX 0.8 مرة من قطر الشفرة.الناقل اللولبي من النوع LS مناسب لنقل المواد المسحوقة والحبيبية.يُطلق على السطح الحلزوني من نوع الحزام أيضًا طريقة D.الملعب الحلزوني هو نفس قطر الشفرة الحلزونية.إنها مناسبة لنقل المواد المسحوقة والصغيرة.نادرًا ما يتم استخدام السطح اللولبي من نوع الشفرة ، ويستخدم بشكل أساسي لنقل المواد ذات اللزوجة العالية والانضغاط.في عملية النقل ، يتم الانتهاء من الخلط والعمليات الأخرى في نفس الوقت ، وتكون درجة اللولب حوالي 1.2 مرة من قطر الشفرة الحلزونية.
2. إن الشفرات الحلزونية للناقل اللولبي لها دوران يسار ويمين.
نموذج الوصف
تشمل أنواع الناقل اللولبي الناقل اللولبي الأفقي الثابت والناقل اللولبي العمودي.الناقل اللولبي الأفقي الثابت هو النوع الأكثر استخدامًا.يستخدم الناقل اللولبي العمودي في رفع المواد لمسافة قصيرة.ارتفاع النقل بشكل عام لا يزيد عن 8 أمتار.الشفرة الحلزونية هي نوع سطح صلب.يجب أن تحتوي على تغذية لولبية أفقية لضمان ضغط التغذية الضروري.
معامل
| أرامتر | القطر الاسمي اللولبي (مم) قطر حلزوني (مم) |
يكتب | LS-200W | LS-250 واط | LS-300 واط | LS-350 واط | LS-400 واط |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| الاهلية | زاوية التثبيت | 0 درجة | 1.5 | 3.6 | 6 | 8.4 | 11.7 |
| 5 درجات | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | ||
| 15 درجة | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | ||
| 25 درجة | 0.9 | 2.16 | 3.6 | 5.04 | 7.02 | ||
| سرعة حلزونية ن (ص / دقيقة) | من 12 إلى 16 | ||||||
| المحرك N (KW) | 0.75-5.5 (حسب L والزاوية) | ||||||
| حجم التثبيت (مم) | أ | 0 + 40 | |||||
| ب | 0 + 110 | ||||||
| ثنائية | مطابقة مع المعدات المقابلة | ||||||
| إل | حسب متطلبات المستخدم | ||||||
| لي | مطابقة مع المعدات المقابلة | ||||||
| ل_2 | (L-1000) / 2- (L-71000) / 3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| ح | مطابقة مع المعدات المقابلة | ||||||
| أهلاً | 140 | 165 | 188 | 210 | 240 | ||
| H2 | H-150 | ||||||
| H3 | مطابقة مع المعدات المقابلة | ||||||

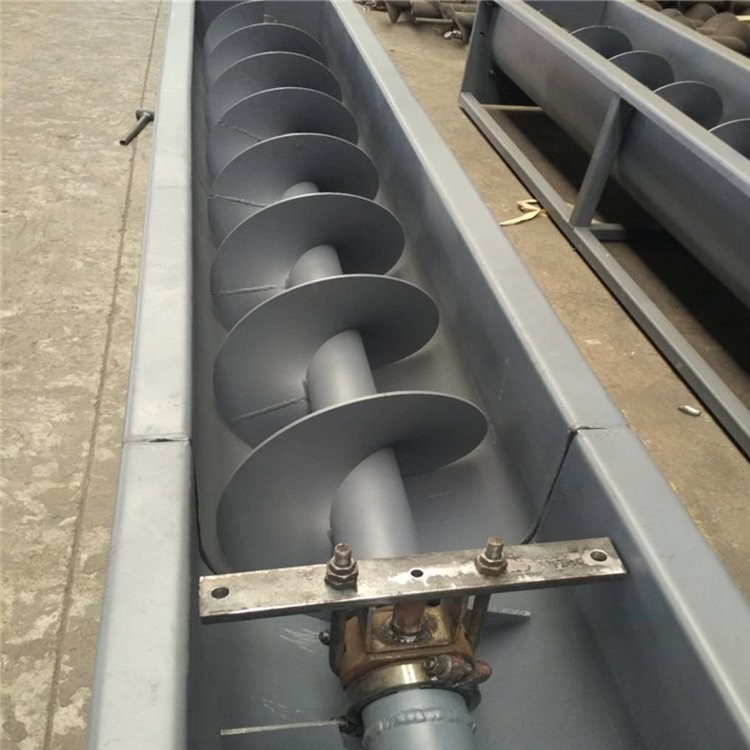

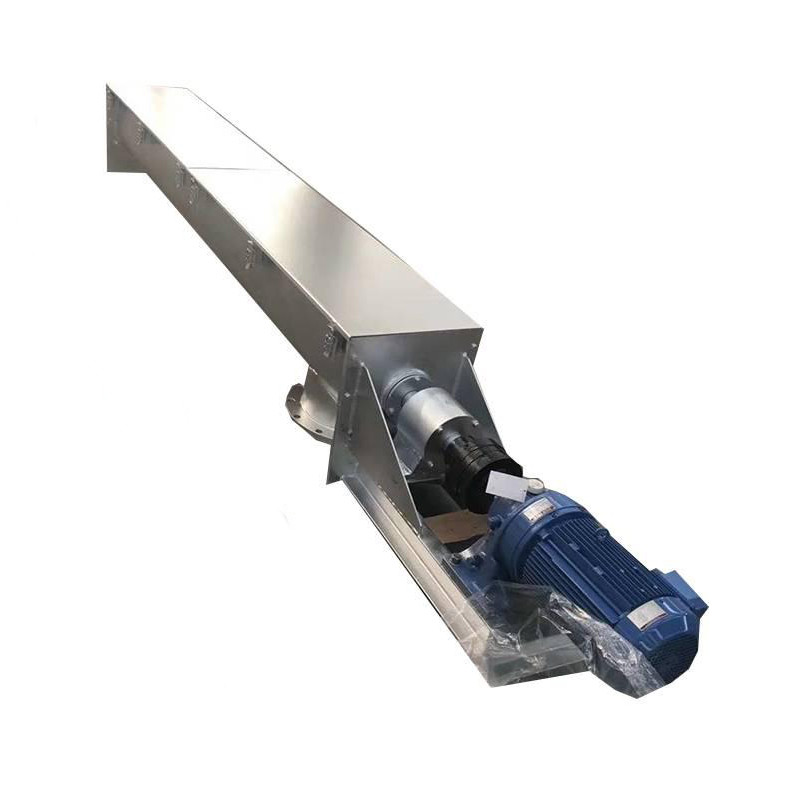

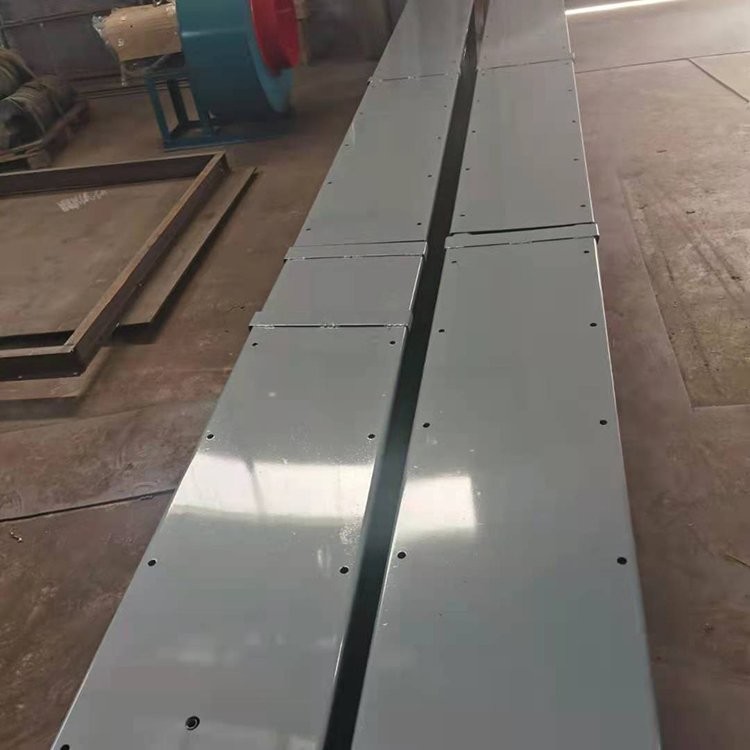

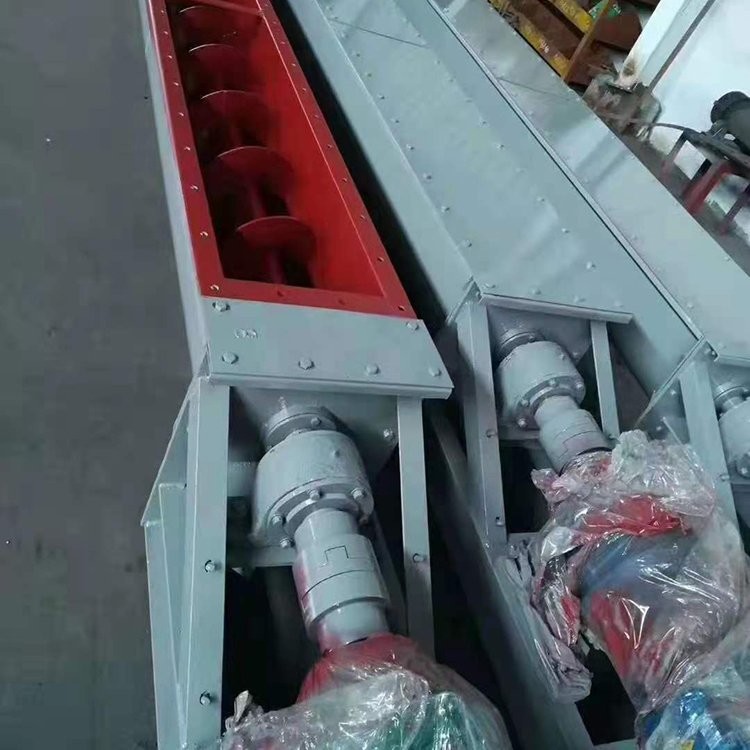

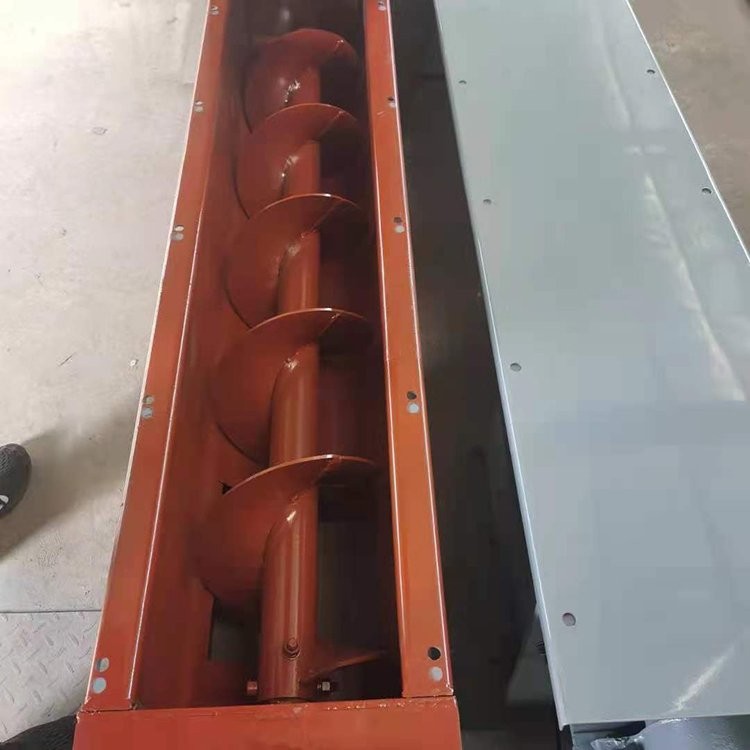

صورة حقيقية
