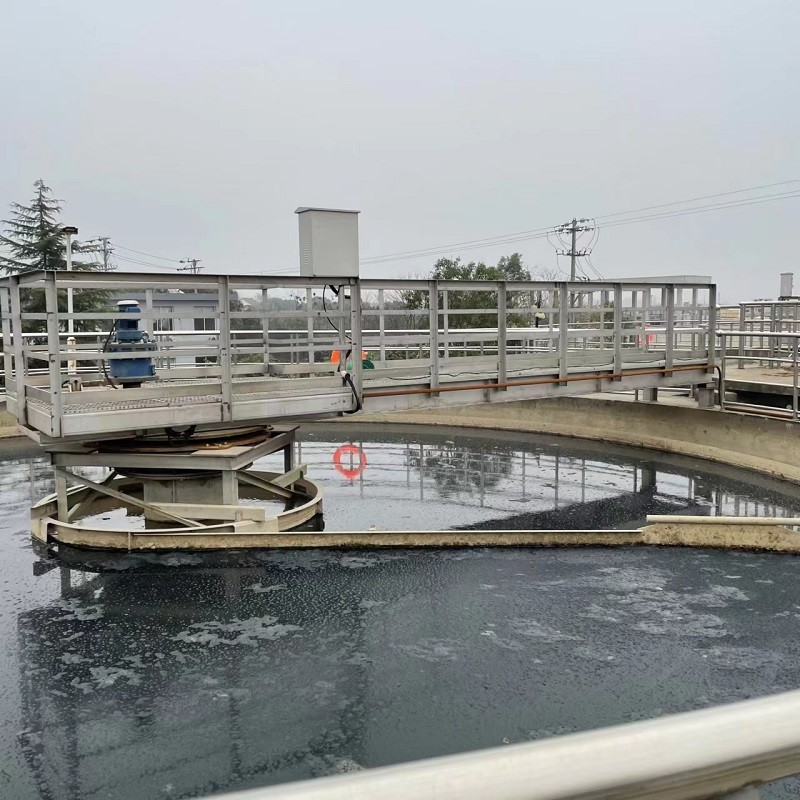

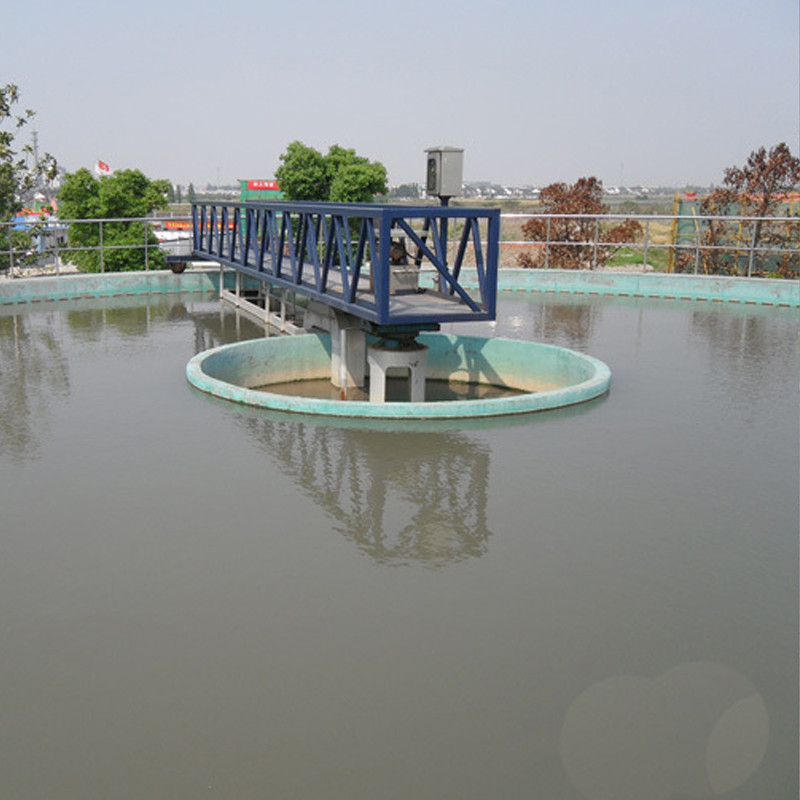

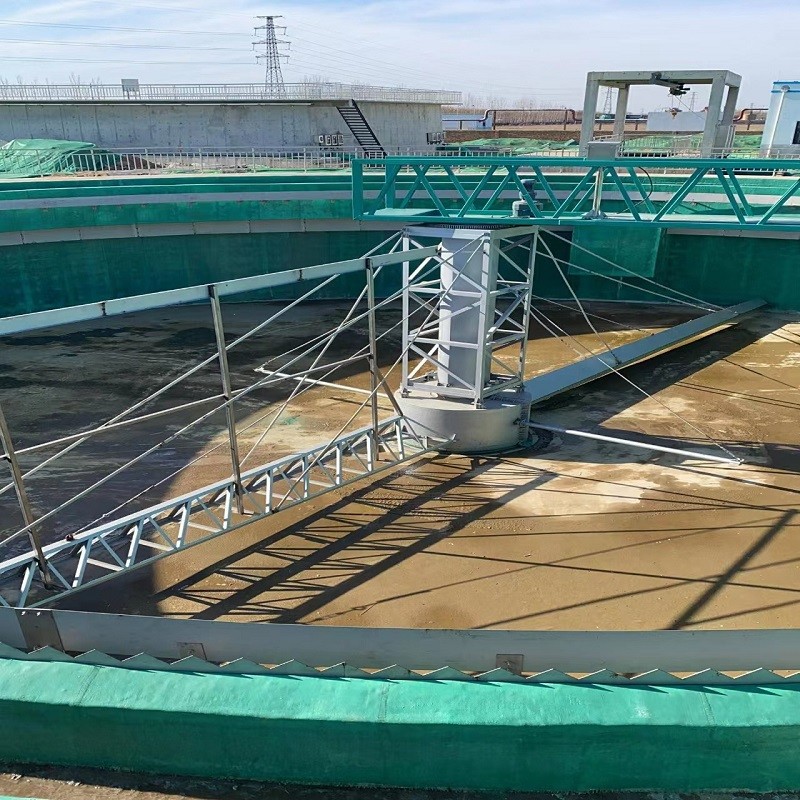

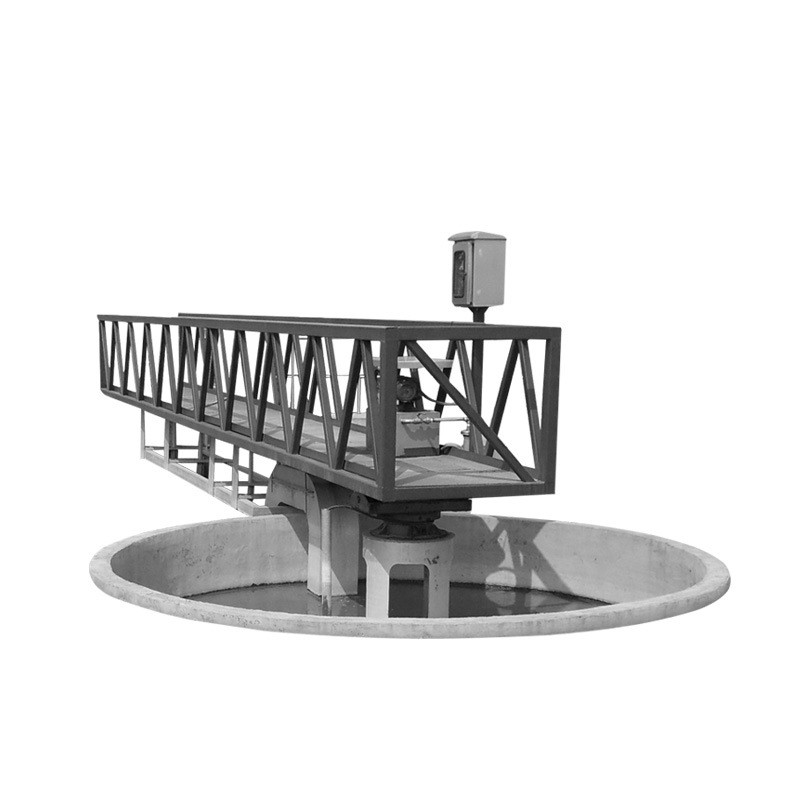

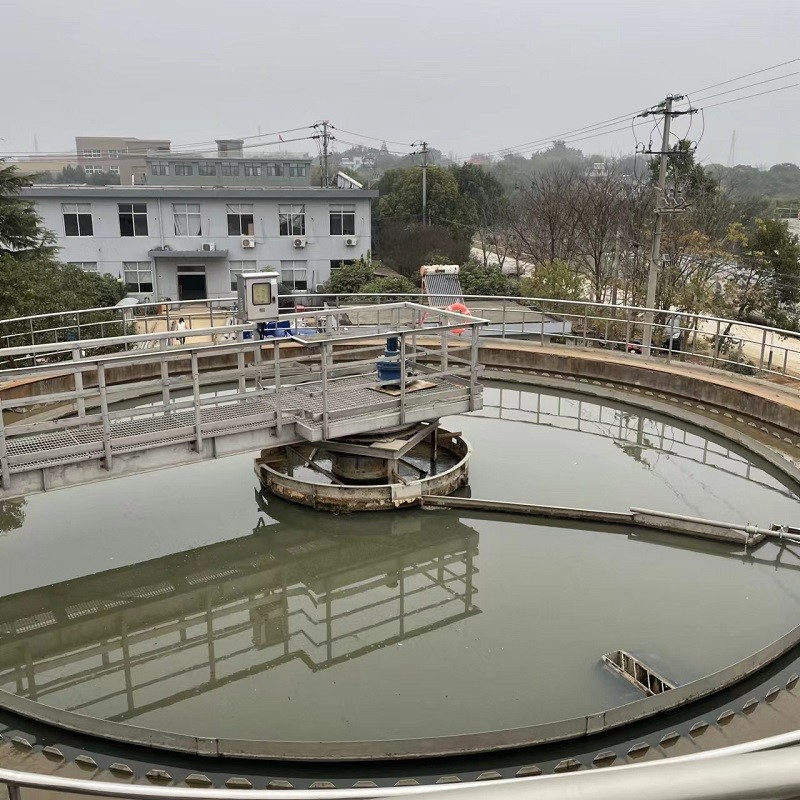

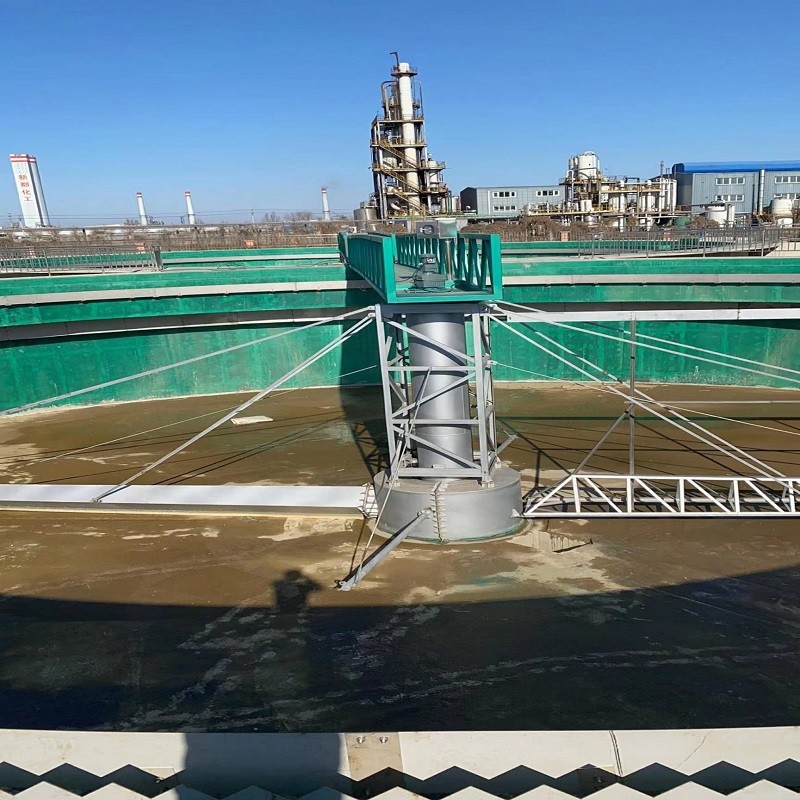

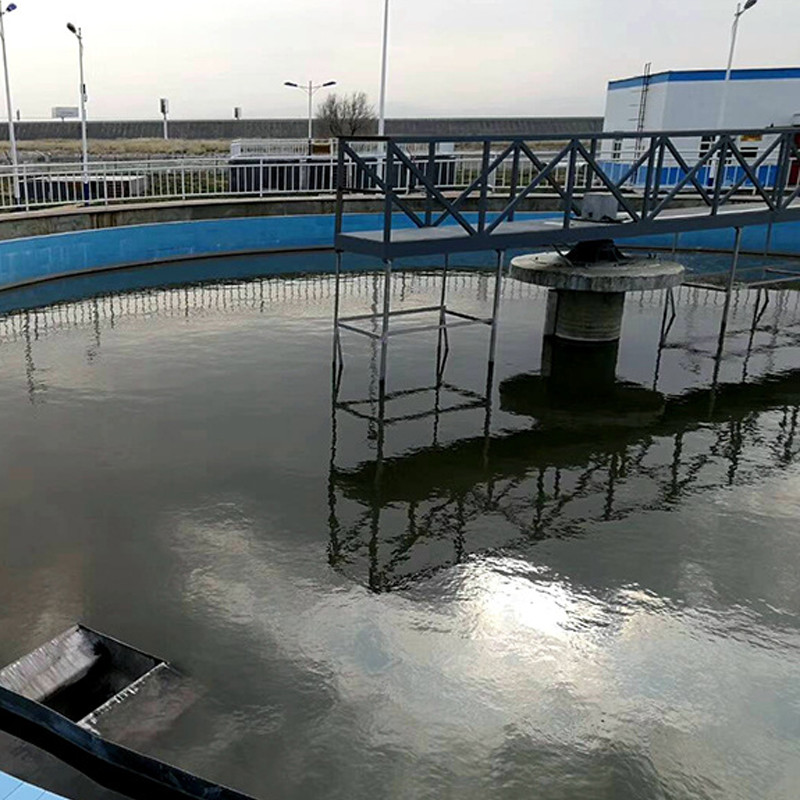

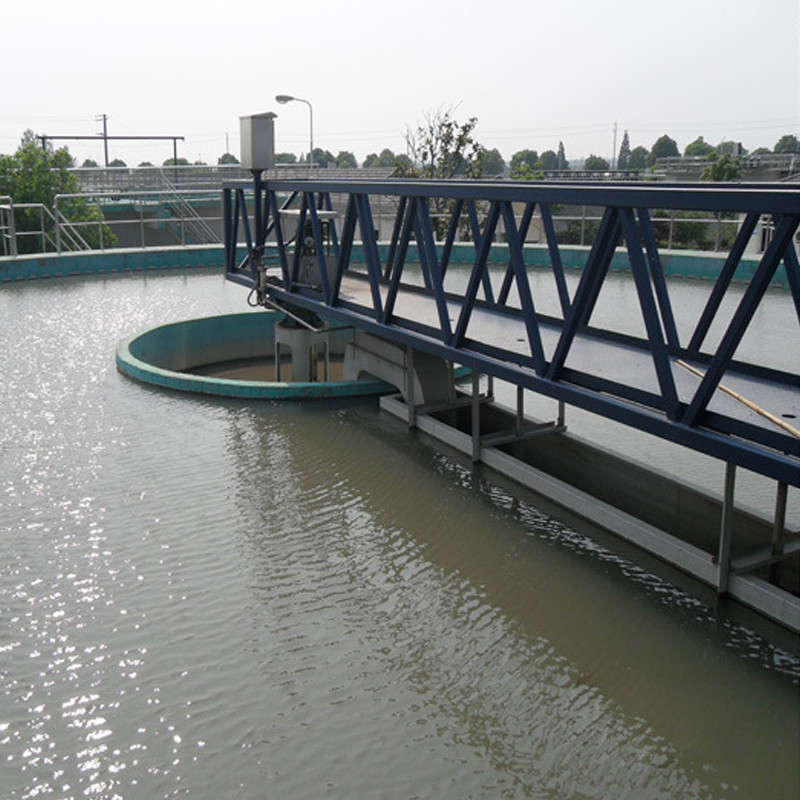

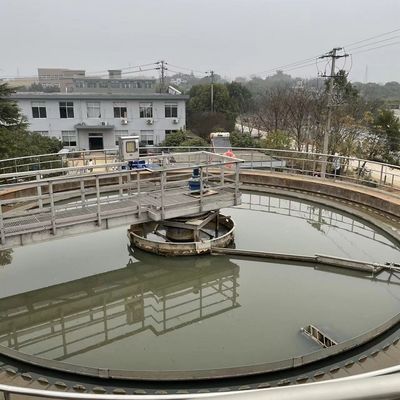

الفولاذ المقاوم للصدأ نصف الجسر الطرفية محرك مكشطة الطين الشركة المصنعة لمعدات معالجة الحمأة خزان الترسيب
تتكون الماكينة بأكملها بشكل أساسي من نصف جسر (كامل) ، وجهاز قيادة ، ودعم دوار مركزي ، وذراع متحرك ، ومكشطة الطين ، وجهاز القشط ، وسد الماء والهياكل الفولاذية الأخرى.يتم استخدام المعدات على نطاق واسع لكشط وإزالة الحمأة من خزانات الترسيب ذات التدفق الشعاعي الكبيرة والمتوسطة الحجم.الهيكل عبارة عن دعامة مركزية ، ونقل محيطي ، وجهاز إزالة حثالة.
في الوقت نفسه ، تعد المعدات أيضًا معدات تفريغ الحمأة المثالية مع تأثير توفير الطاقة الملحوظ والصيانة اليومية المريحة.
مبدأ العمل
مكشطة طين محرك طرفي نصف جسر: تتدفق مياه الصرف الصحي بالتساوي من أنبوب المدخل في وسط البركة إلى المحيط بطريقة شعاعية بعد الانتشار من خلال أسطوانة التحويل.ترسب الحمأة المعلقة في قاع البركة بعد الترسيب.يتم تفريغ المادة الطافية من الخزان من خلال لوحة السد الفائض ، ويتم كشط الحمأة من محيط البركة إلى حوض الحمأة المركزي من خلال لوحة الكاشطة.يتم تصريف الحمأة من البركة عبر أنبوب تصريف الحمأة حسب ضغط الماء في البركة.
مواصفات المنتج
1. قدرة المعالجة الكبيرة يمكن أن توفر مساحة الأرضية.
2. تحتاج المعدات إلى محرك واحد فقط ، مما يوفر استهلاك الطاقة والكهرباء.
3. تركيز الحمأة الذي يمكن كشطه مرتفع وتأثير تصريف الحمأة جيد.
4. الكاشطة لديها هيكل بسيط ، تشغيل آمن وموثوق به وصيانة مريحة.
5. قابلية جيدة للتكيف ، من السهل تحقيق التحكم الآلي الكامل.
وصف الطلب
1. يرجى الإشارة عندما تكون هناك حاجة إلى جهاز القشط ، ولوحة منفذ السد ، وحاجز حثالة وخزان مخرج ؛
2. الإشارة إلى مواد المعدات ومتطلبات مكافحة التآكل والمحرك والمخفض ؛
3. عند الطلب ، يرجى تقديم الرسم الهندسي للمسبح والإشارة إلى الأبعاد التفصيلية.
معامل
| رقم الموديل / المعلمات | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| قطر البركة Φ (م) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| عمق المسبح العميق H (م) | 3.5 ～ 4.5 (حسب متطلبات المستخدم) | |||||||||
| عمق المياه بجانب المسبح H2 (م) | 3.0 ～ 4.0 (حسب متطلبات المستخدم) | |||||||||
| حول سرعة الخط v (م ／ دقيقة) | 2.0 ~ 3.0 | |||||||||
| أبعاد عجلة المشي (مم) | Φ400 × 120 | Φ120x450 | ||||||||
| قوة المحرك N (KW) | 0.37 | 0.55 | 0.75 | |||||||
| حجم التثبيت (مم) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| ب | حسب متطلبات المستخدم | |||||||||
| H3 | حسب متطلبات المستخدم | |||||||||
| إل | حسب متطلبات المستخدم | |||||||||
| الضغط حول العجلة P1 (KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| الحمل العمودي للمنصة المركزية P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| مركز تحميل مركز P3 (KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 |
|
