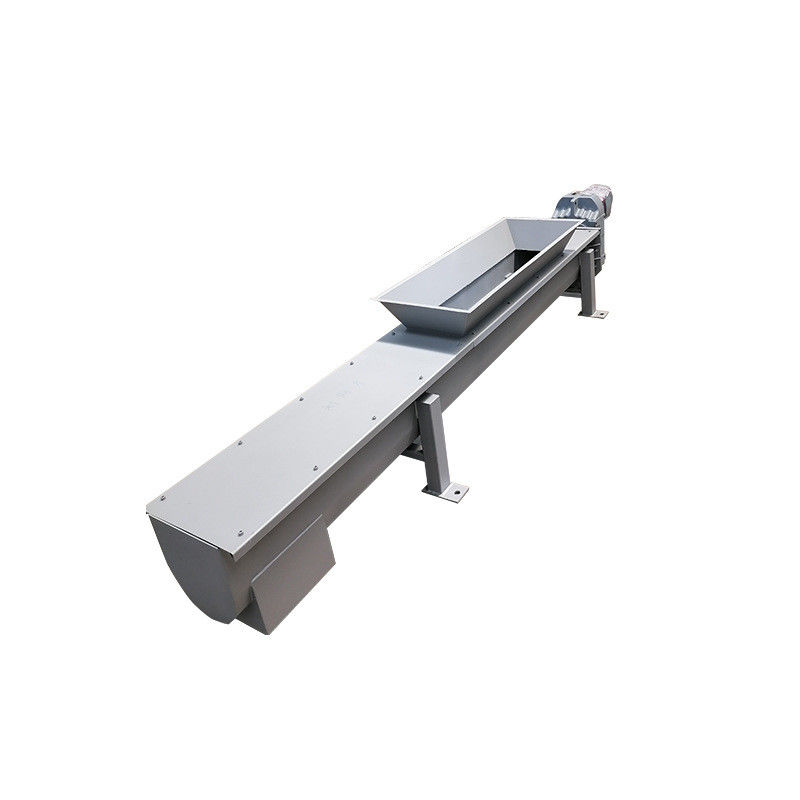

مصنع ناقل لولبي من النوع U ، معدات نقل مغذي الحبوب الخام
يستخدم الناقل اللولبي بشكل أساسي في النقل الأفقي أو المائل للمساحيق والمواد الحبيبية والصغيرة ، مثل الفحم والرماد والخبث والأسمنت والحبوب وغيرها من المواد ؛إنه غير مناسب لنقل المواد القابلة للتلف واللزوجة والتكتل ، وكذلك المواد التي لا يمكن كسرها أثناء النقل ؛درجة حرارة التشغيل المحيطة للناقل اللولبي - 20 ~ 50 ℃ ؛درجة حرارة المادة أقل من 200 درجة مئوية ؛ميل الناقل ≤ 20 درجة ؛طول النقل بشكل عام أقل من 40 م.
تصنيف الشفرة
تحتوي الشفرات الحلزونية للناقل اللولبي بشكل أساسي على ثلاثة أنواع: حلزوني صلب وحزام حلزوني وشفرة حلزونية.طريقة وزن السطح اللولبي الصلب S ، مناسبة لنقل المواد المسحوقة والحبيبية ؛يُطلق على السطح اللولبي من نوع الحزام طريقة D ، وميله الحلزوني هو نفس قطر الشفرة الحلزونية ، وهو مناسب لنقل المساحيق وقطع صغيرة من المواد ؛يستخدم السطح اللولبي للشفرة بشكل أساسي لنقل المواد اللزجة والمضغوطة.يتم الانتهاء من عمليات الخلط والخلط في نفس الوقت أثناء عملية النقل.تبلغ المسافة اللولبية حوالي 1.2 مرة من قطر الشفرة الحلزونية.
تكوين المنتج
الشفرات الحلزونية للناقل اللولبي لها دوران يسار ويمين.يتكون الناقل اللولبي من ثلاثة أجزاء: جسم الناقل اللولبي ، ومدخل ومخرج المواد وجهاز القيادة ؛يتكون جسم الناقل اللولبي من محمل الرأس ومحمل الذيل ومحمل التعليق واللب الحلزوني والغلاف ولوحة الغطاء والقاعدة ؛يتكون جهاز القيادة من المحرك ، والمخفض ، والاقتران والقاعدة.أقطار المسمار المستخدمة بشكل شائع هي 160 مم ، 200 مم ، 250 مم ، 315 مم ، 400 مم ، 500 مم ، 630 مم ، 800 مم و 1000 مم.يمكن أيضًا تخصيص الناقلات اللولبية ذات المواصفات الأخرى.
معامل
| أرامتر | القطر الاسمي اللولبي (مم) قطر حلزوني (مم) |
يكتب | LS-200W | LS-250 واط | LS-300 واط | LS-350 واط | LS-400 واط |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| الاهلية | زاوية التثبيت | 0 درجة | 1.5 | 3.6 | 6 | 8.4 | 11.7 |
| 5 درجات | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | ||
| 15 درجة | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | ||
| 25 درجة | 0.9 | 2.16 | 3.6 | 5.04 | 7.02 | ||
| سرعة حلزونية ن (ص / دقيقة) | 12 إلى 16 | ||||||
| المحرك N (KW) | 0.75-5.5 (حسب L والزاوية) | ||||||
| حجم التثبيت (مم) | أ | 0 + 40 | |||||
| ب | 0 + 110 | ||||||
| ثنائية | مطابقة مع المعدات المقابلة | ||||||
| إل | حسب متطلبات المستخدم | ||||||
| لي | مطابقة مع المعدات المقابلة | ||||||
| ل_2 | (L-1000) / 2- (L-71000) / 3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| ح | مطابقة مع المعدات المقابلة | ||||||
| أهلاً | 140 | 165 | 188 | 210 | 240 | ||
| H2 | H-150 | ||||||
| H3 | مطابقة مع المعدات المقابلة | ||||||

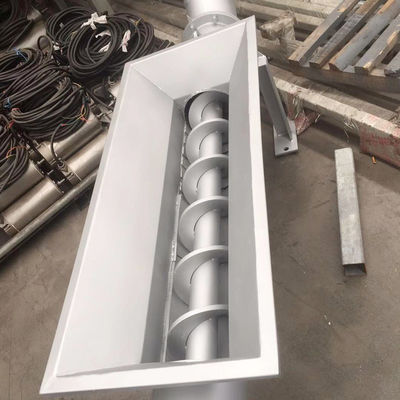

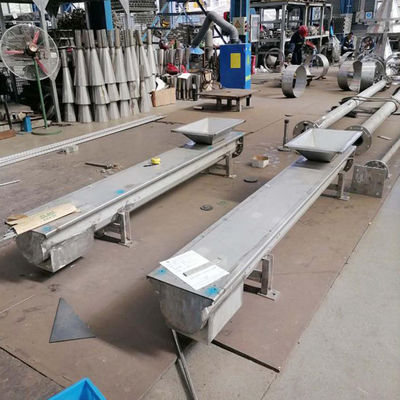

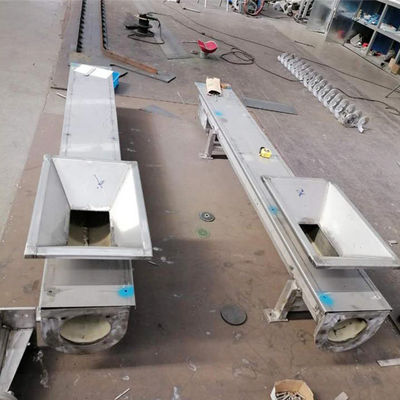

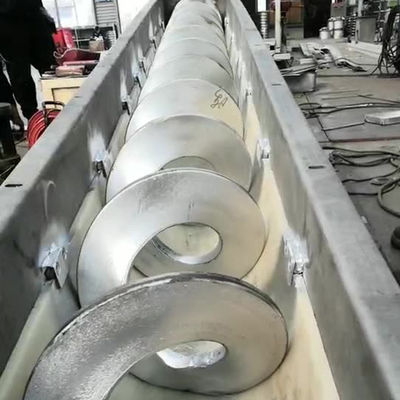

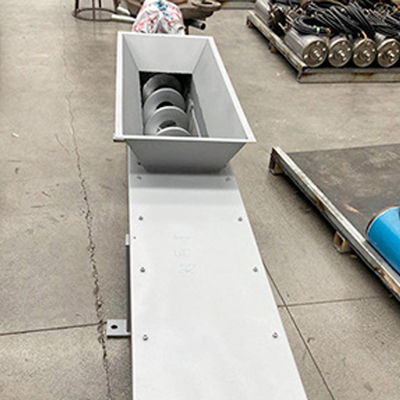

صورة حقيقية
