أفقي الكربون الصلب الحمأة صانع ناقل لولبي منجم الفحم الأسمنت معدات النقل المنقولة
وهي تتكون بشكل أساسي من الحلزون الحلزوني ، المحمل ، حوض المواد ، المدخل والمخرج ، جهاز القيادة ، إلخ. يتم دعم الجسم اللولبي الصلب على حوض المواد من خلال المحامل الموجودة في الرأس والذيل والأجزاء الوسطى لتشكيل مكون دوار يمكنه تحقيق نقل المواد.يعمل الجسم اللولبي من خلال جهاز محرك مثبت في الرأس ، ويتم ترتيب مدخل ومخرج المواد على التوالي على الجانب العلوي من ذيل حوض المواد والجانب السفلي من الرأس.
احتياطات التثبيت
1. يجب الحفاظ على الخط المركزي لحوض المواد والعمود اللولبي في حالة محورية جيدة.
2. يجب أن تكون الوصلات بين أقسام المزلق ضيقة بدون خلع.يمكن إضافة حشوات بين الأقسام وبين غطاء الرأس والمزلق لضمان إغلاق المزلق.في نفس الوقت ، يمكن ضبط خطأ طول المزلق.
3. يجب أن يكون الخلوص بين الجدار الداخلي لحوض المواد والجسم الحلزوني متساويًا.
4. يجب الحفاظ على عمود جهاز القيادة والعمود اللولبي في حالة محورية جيدة.يمكن ضبط ارتفاع محرك الأقراص بمساعدة الحشوات.
5. بعد التركيب ، يجب أن يخضع الجسم الحلزوني لاختبار التوازن الاستاتيكي.
6. يجب أن يدعم محمل التعليق الوسيط عمود التوصيل بشكل موثوق ومناسب لتجنب التشوه الشعاعي للعمود اللولبي.يمكن تحقيق التثبيت عن طريق ضبط الحشوات بين وسادات التحميل.
7. بعد تركيب الآلة بأكملها ، تحقق مما إذا كانت هناك متفرقات في الماكينة وما إذا كان زيت التشحيم كافياً في كل مكان تشحيم.
8. أثناء تشغيل اختبار عدم التحميل ، يجب ألا يتسرب الزيت من المحمل ، ويجب ألا يتجاوز ارتفاع درجة حرارة المحمل 20 درجة مئوية.أثناء تشغيل اختبار الحمل ، يجب ألا يتجاوز ارتفاع درجة حرارة المحمل 30 درجة مئوية.
معامل
| أرامتر | القطر الاسمي اللولبي (مم) قطر حلزوني (مم) |
يكتب | LS-200W | LS-250 واط | LS-300 واط | LS-350 واط | LS-400 واط |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| الاهلية | زاوية التثبيت | 0 درجة | 1.5 | 3.6 | 6 | 8.4 | 11.7 |
| 5 درجات | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | ||
| 15 درجة | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | ||
| 25 درجة | 0.9 | 2.16 | 3.6 | 5.04 | 7.02 | ||
| سرعة حلزونية ن (ص / دقيقة) | 12 إلى 16 | ||||||
| المحرك N (KW) | 0.75-5.5 (حسب L والزاوية) | ||||||
| حجم التثبيت (مم) | أ | 0 + 40 | |||||
| ب | 0 + 110 | ||||||
| ثنائية | مطابقة مع المعدات المقابلة | ||||||
| إل | حسب متطلبات المستخدم | ||||||
| لي | مطابقة مع المعدات المقابلة | ||||||
| ل_2 | (L-1000) / 2- (L-71000) / 3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| ح | مطابقة مع المعدات المقابلة | ||||||
| أهلاً | 140 | 165 | 188 | 210 | 240 | ||
| H2 | H-150 | ||||||
| H3 | مطابقة مع المعدات المقابلة | ||||||

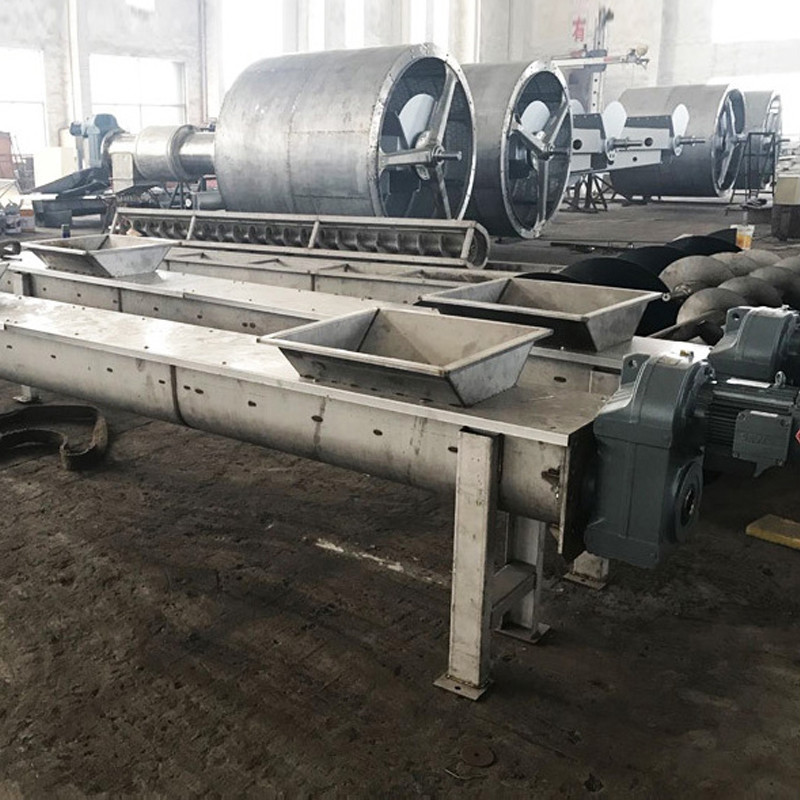

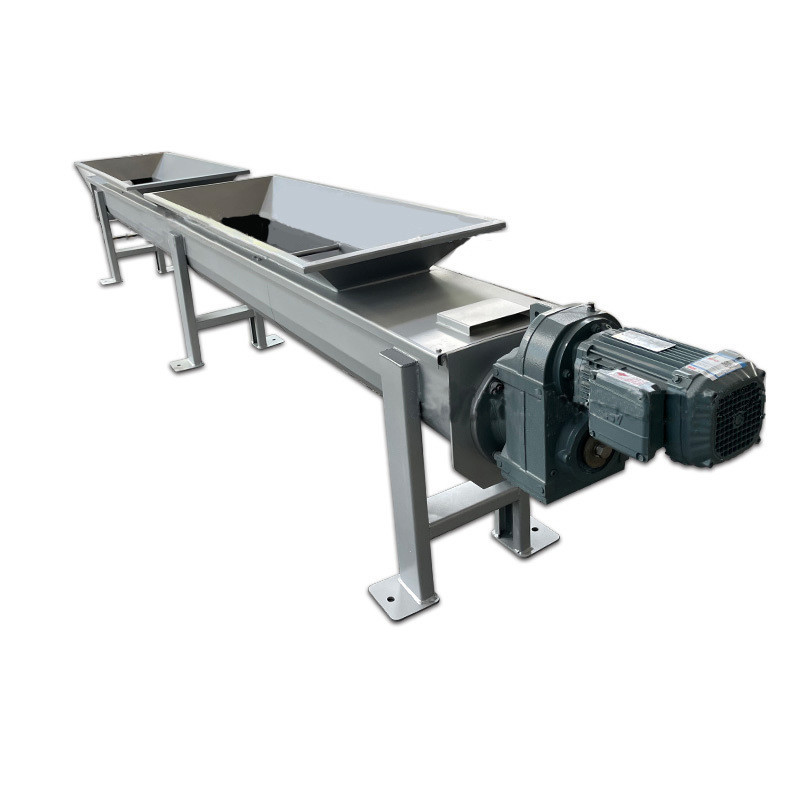

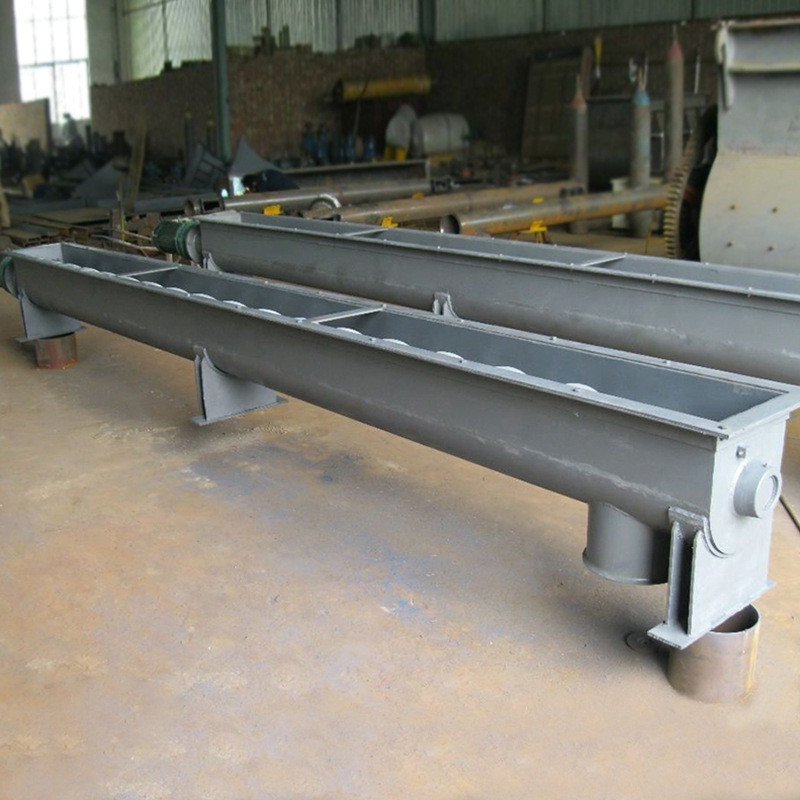

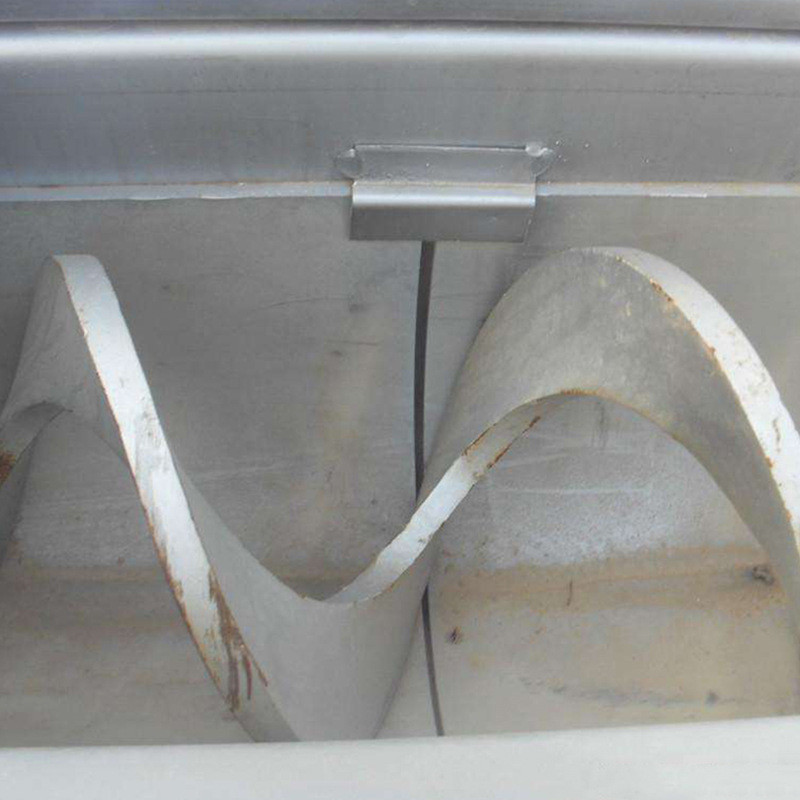

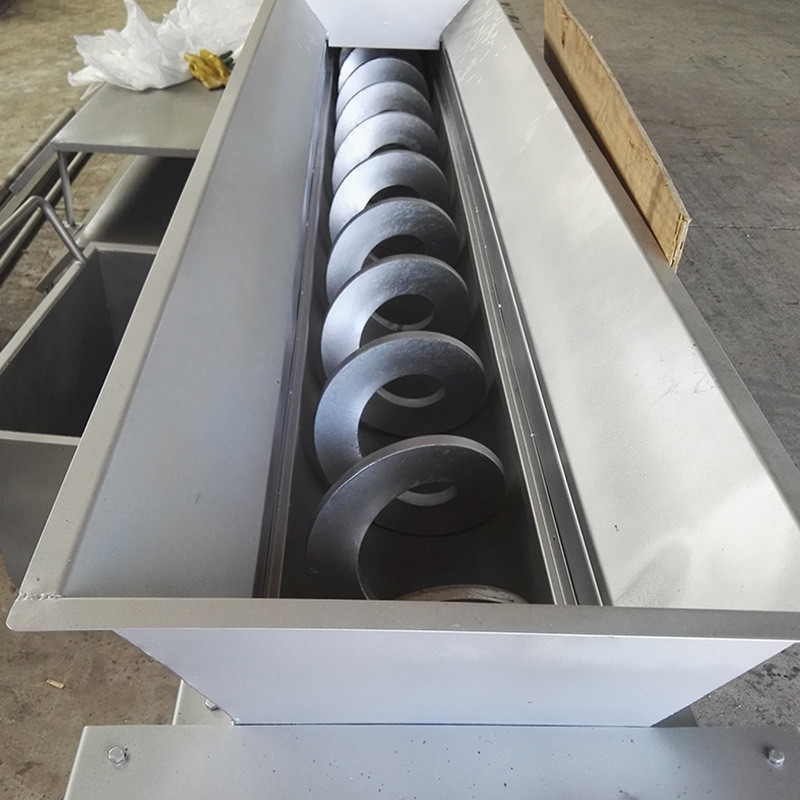

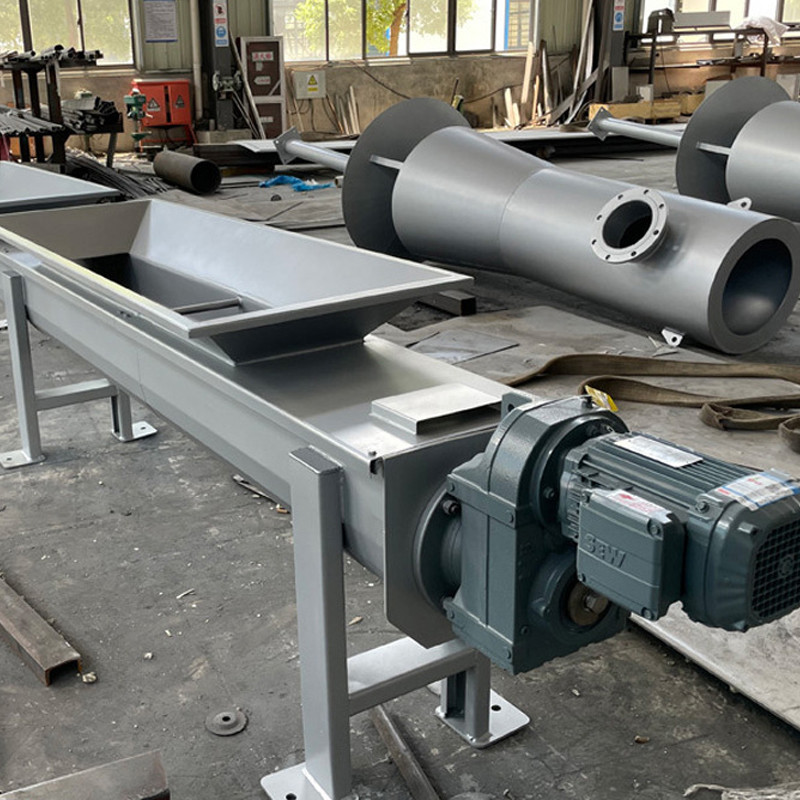

صورة حقيقية
