سلسلة مكشطة الطين لوحة السلسلة 304 الفولاذ المقاوم للصدأ مكشطة الحمأة نوع السلسلة
مكشطة الحمأة المتسلسلة عبارة عن معدات داعمة لخزان الترسيب في معالجة مياه الصرف الصحي.إنه مصمم خصيصًا لإزالة الشحوم والغرويات والحمأة في قاع الخزان من مياه الصرف الصحي الصناعية والحضرية.تتميز مكشطة زيت السلسلة ومكشطة الطين بتعديل الإجراءات وفقًا للظروف المحلية ، والتحكم المرن في إزالة الخبث ، والتشغيل المستقر ، والتشغيل المريح ، والصيانة البسيطة ، والعمر التشغيلي الطويل.
مبدأ العمل

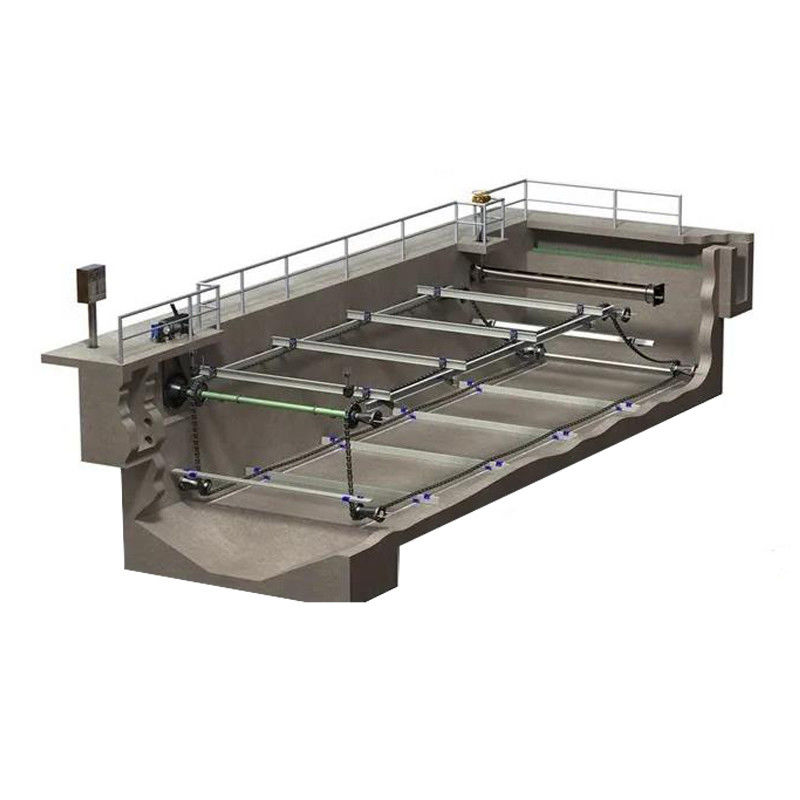

يتم استخدام مكشطة الطين المتسلسلة لإزالة المواد الصلبة العالقة العائمة على سطح الماء والحمأة في قاع البركة بشكل مستمر.تتحرك مكشطة الزيت على طول سطح البركة والقاع وتدفع المواد الصلبة العالقة من نهاية مدخل مستوى السائل إلى نهاية المخرج.مكشطة مكشطة الزيت ومكشطة الطين مثبتة على طرفي السلسلة ، ويتم تشغيل مكشطة الزيت ومكشطة الطين عن طريق قيادة جهاز نقل العجلة المسننة.تتحرك مكشطة الزيت وكاشطة الطين على طول عرض الخزان بالكامل لكشط الملوثات في خزان تفريغ الخبث والحمأة في دلو الحمأة.
خصائص الأداء
1. سرعة الحركة للكاشطة معتدلة ، والتي لها القليل من الإزعاج لمياه الصرف الصحي وتساعد على ترسيب المواد الصلبة العالقة.
2. تقوم الكاشطة بحركة دورانية مستمرة في البركة ، ولا تحتاج إلى الرجوع للخلف وللأمام.يوجد جهاز القيادة على منصة سطح البركة ، لذا فإن توزيع الطاقة وصيانتها بسيط للغاية.
3. يمكن أن تستخدم أيضا ككاشطة خبث بدون آلية إضافية.
معامل
| رقم الموديل / المعلمات | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| قطر البركة Φ (م) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| عمق المسبح العميق H (م) | 3.5 ～ 4.5 (حسب متطلبات المستخدم) | |||||||||
| عمق المياه بجانب المسبح H2 (م) | 3.0 ～ 4.0 (حسب متطلبات المستخدم) | |||||||||
| حول سرعة الخط v (م ／ دقيقة) | 2.0 ~ 3.0 | |||||||||
| أبعاد عجلة المشي (مم) | Φ400 × 120 | Φ120x450 | ||||||||
| قوة المحرك N (KW) | 0.37 | 0.55 | 0.75 | |||||||
| حجم التثبيت (مم) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| ب | حسب متطلبات المستخدم | |||||||||
| H3 | حسب متطلبات المستخدم | |||||||||
| إل | حسب متطلبات المستخدم | |||||||||
| الضغط حول العجلة P1 (KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| الحمل العمودي للمنصة المركزية P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| مركز تحميل مركز P3 (KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
