الفولاذ المقاوم للصدأ سلسلة الجر مكشطة الطين الشركة المصنعة مكشطة الحمأة لوحة سلسلة لخزان الترسيب
تستخدم مكشطة الطين من نوع السلسلة بشكل أساسي لكشط وإزالة الرواسب في قاع خزان الترسيب الأفقي (المستطيل) ، وخاصة خزان الترسيب ، وفاصل الزيت ، وخزان الترسيب الأولي والخزانات المستطيلة الأخرى في مشروع معالجة مياه الصرف الصحي.يمكنها أيضًا تقشير الزيت العائم والحثالة على سطح السائل.مكشطة الطين من النوع التسلسلي لها هيكل بسيط ، آلة واحدة متعددة الأغراض ، تركيب مريح ، تشغيل وصيانة ، تشغيل آمن وموثوق ، إلخ.
التركيب الهيكلي

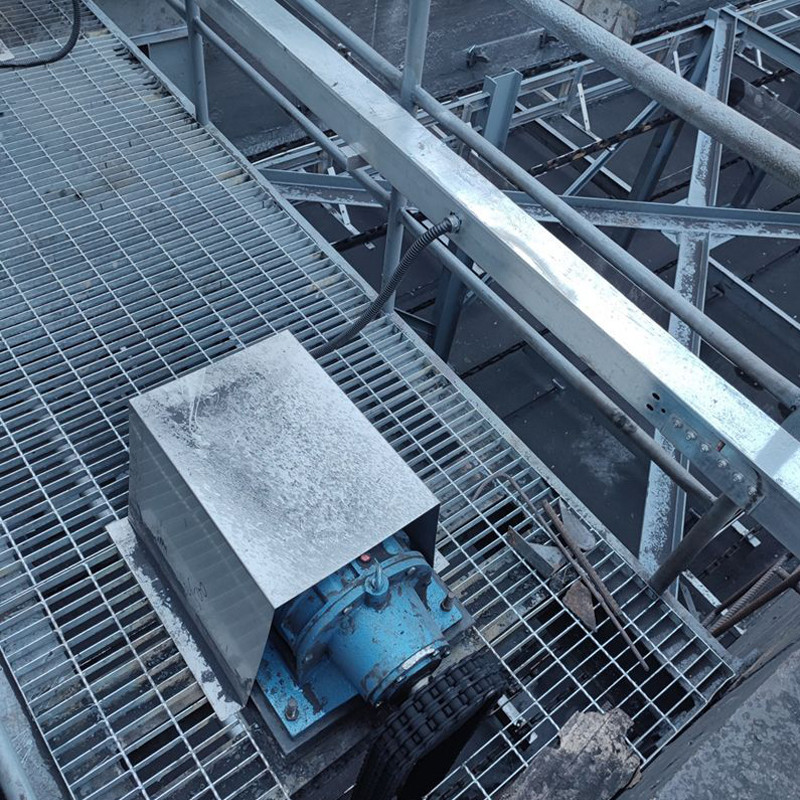

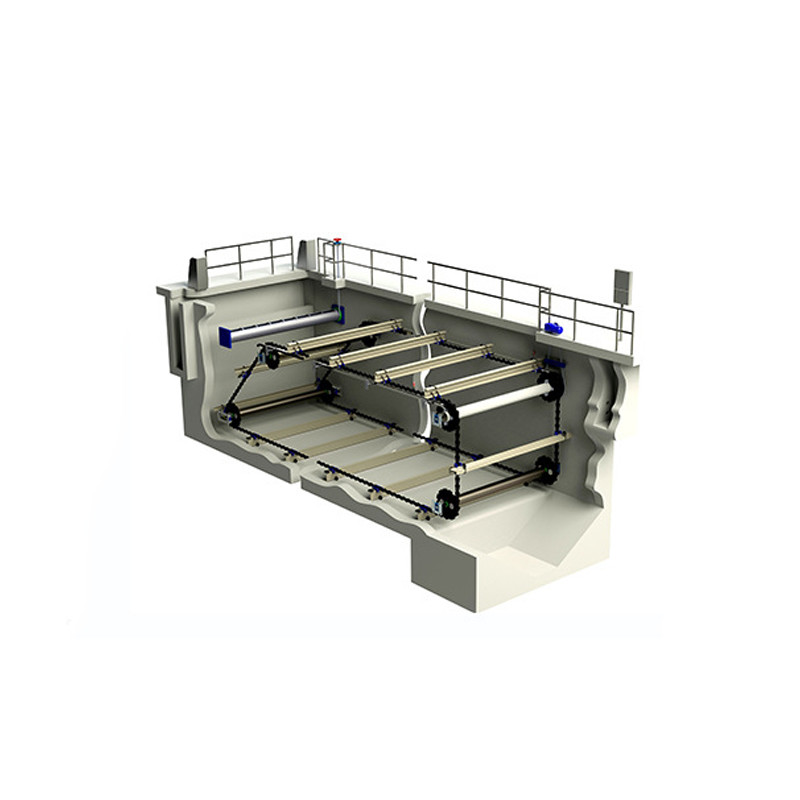

تتكون مقشدة لوحة السلسلة ، مكشطة الرمل ، مكشطة الطين ، مقشدة الخبث بشكل أساسي من جهاز محرك التباطؤ المثبت على الأرض ، وسلسلة الجر مع مكشطة مثبتة في حوض السباحة ، وزوج ضرس المحرك ، وجهاز الشد وجهاز حماية السلامة.
مبدأ العمل

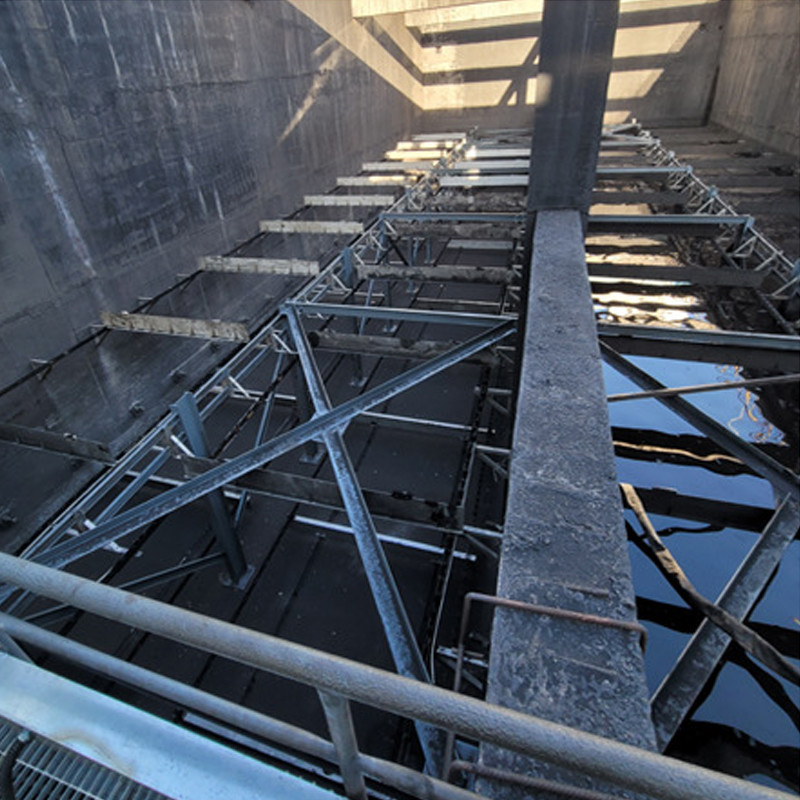

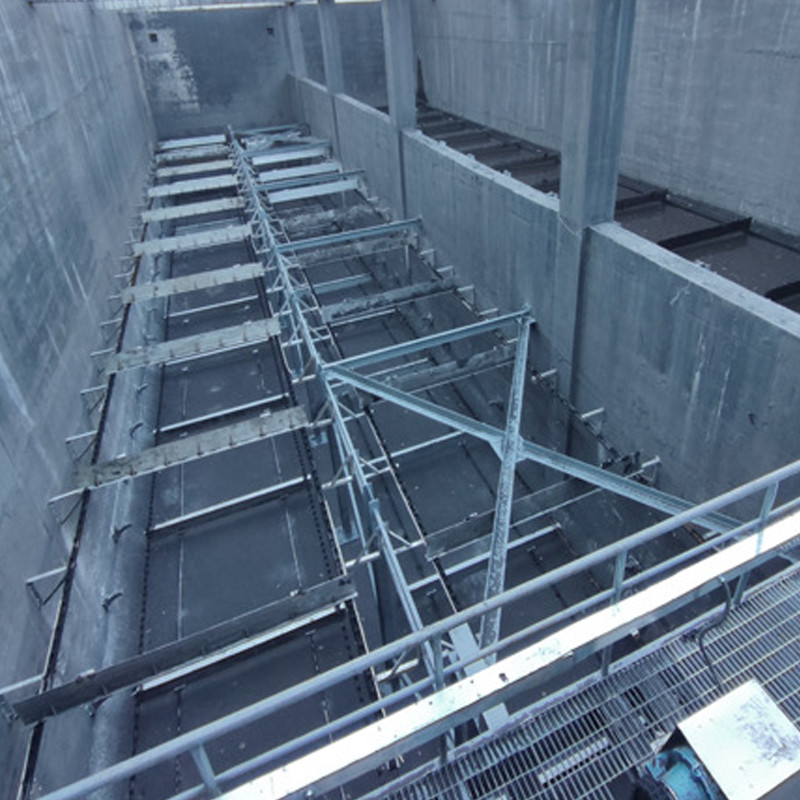

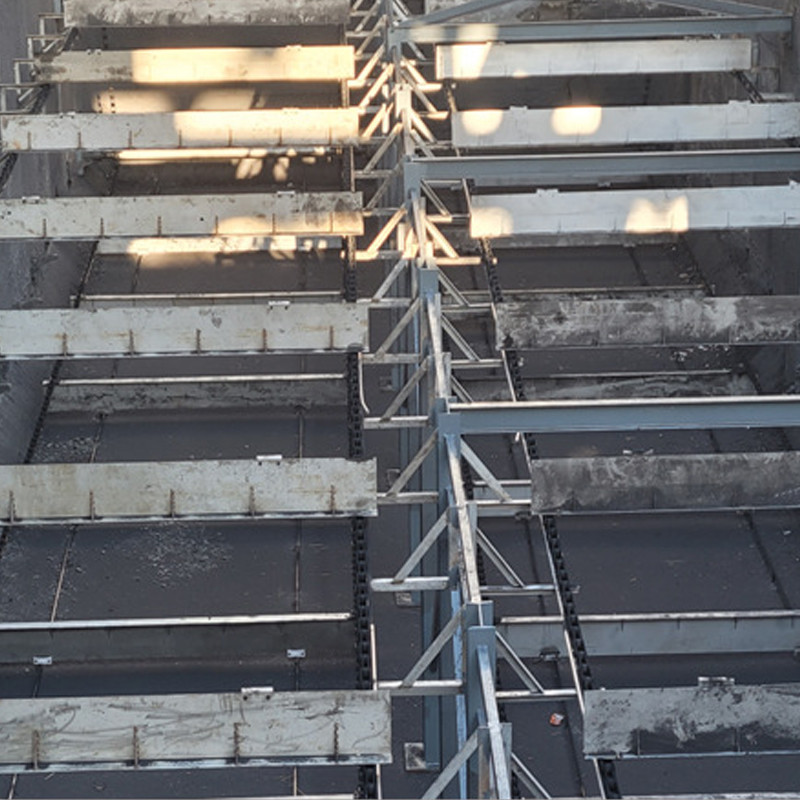

ينقل جهاز القيادة المتباطئ لمكشطة الطين من نوع لوحة السلسلة الطاقة إلى سلسلة السحب من خلال زوج عجلة السلسلة لدفع الكاشطة للدوران بشكل مباشر ومستمر على طول قضبان التوجيه العلوية والسفلية للمسبح.أثناء العملية ، تقوم الكاشطة بكشط الرمال الموجودة في أرضية البركة وحمأة الزيت على سطح البركة إلى خزان تجميع الحمأة وأنبوب تصريف الخبث لتفريغها من البركة.
خصائص المعدات
1. يتم استخدام السلسلة الخاصة لنقل موثوق.
2. تم اعتماد تحمل مقاوم للماء ، مع عمر خدمة طويل.
3. الهيكل معقول والعملية مستقرة.
4 تجريف الرمال كاملة وفعالة.
5. سرعة الحركة للكاشطة معتدلة ، والتي لها القليل من الإزعاج لمياه الصرف الصحي وتساعد على ترسيب المواد الصلبة العالقة.

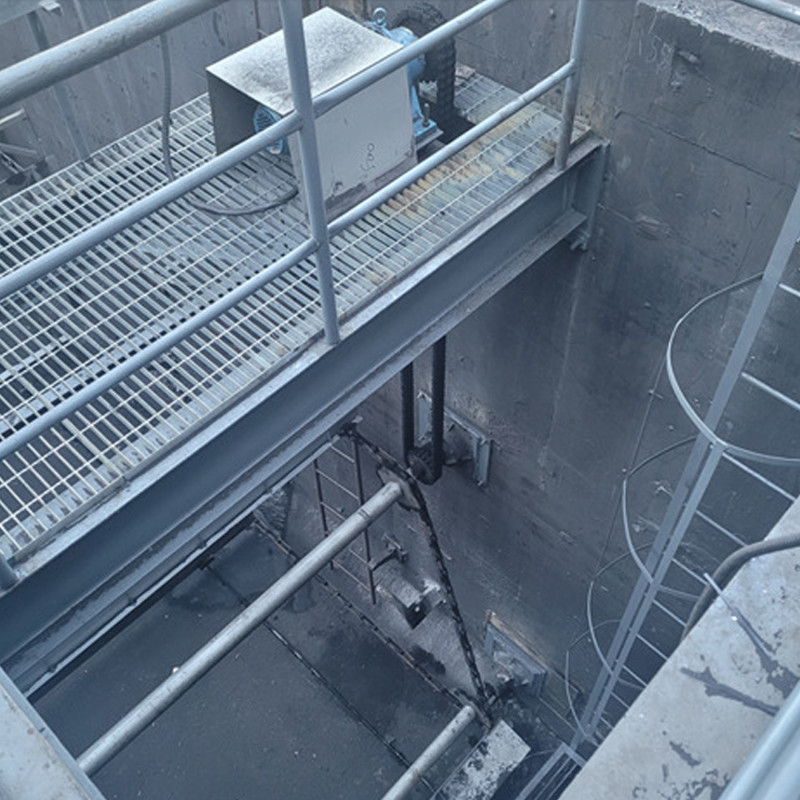

6. تقوم الكاشطة بحركة دورانية مستمرة في البركة بدون عكس.يوجد جهاز القيادة على المنصة أعلى البركة ، لذا فإن توزيع الطاقة وصيانتها بسيط للغاية
7. يمكن أيضا أن تستخدم ككاشطة خبث بدون آلية إضافية.
معامل
| رقم الموديل / المعلمات | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| قطر البركة Φ (م) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| عمق المسبح العميق H (م) | 3.5 ～ 4.5 (حسب متطلبات المستخدم) | |||||||||
| عمق المياه بجانب المسبح H2 (م) | 3.0 ～ 4.0 (حسب متطلبات المستخدم) | |||||||||
| حول سرعة الخط v (م ／ دقيقة) | 2.0 ~ 3.0 | |||||||||
| أبعاد عجلة المشي (مم) | Φ400 × 120 | Φ120x450 | ||||||||
| قوة المحرك N (KW) | 0.37 | 0.55 | 0.75 | |||||||
| حجم التثبيت (مم) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| ب | حسب متطلبات المستخدم | |||||||||
| H3 | حسب متطلبات المستخدم | |||||||||
| إل | حسب متطلبات المستخدم | |||||||||
| الضغط حول العجلة P1 (KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| الحمل العمودي للمنصة المركزية P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| مركز تحميل مركز P3 (KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
