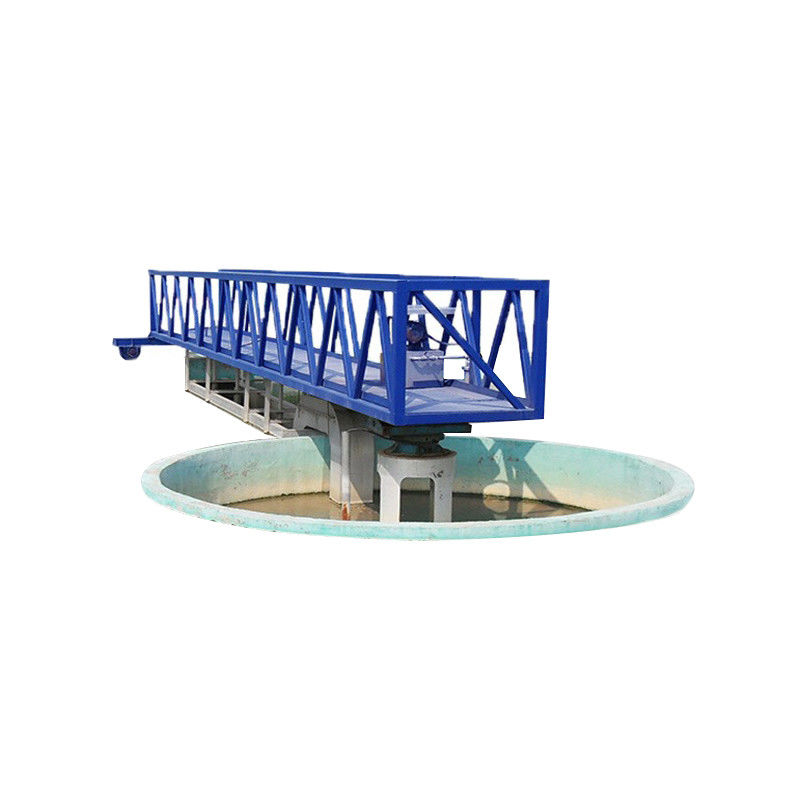

خزان الترسيب لمحطة معالجة مياه الصرف الصحي مكشطة طين القيادة المركزية وكاشطة الحمأة نصف الجسر
تستخدم مكشطة طين القيادة المركزية في كشط الحمأة وتفريغها لخزان الترسيب بالتدفق الشعاعي (الدائري) بقطر لا يزيد عمومًا عن 18 مترًا في محطة المياه أو محطة معالجة مياه الصرف الصحي في مشروع إمدادات المياه والصرف الصحي.يتم كشط الحمأة إلى خزان تجميع الحمأة المركزي بواسطة الكاشطة من خلال محرك التباطؤ ونقل مكون التعليق ، ويتم تفريغها من الخزان بواسطة الضغط الهيدروستاتيكي أو المضخة.
مبدأ العمل
تتدفق المياه الخام لمكشطة طين المحرك المركزي إلى خزان الفائض حول البركة بعد توزيعها من خلال أسطوانة توزيع المياه المركزية.مع انخفاض معدل التدفق ، يتم فصل المواد الصلبة العالقة في الجسم المائي واستقرارها في قاع البركة.يتم تفريغ المادة الطافية من خزان الفائض من خلال لوحة السد الفائض.
خصائص المعدات
1. يعتمد جزء النقل على الحماية من الحمل الزائد الكهربائي والميكانيكي ، مما يجعل العملية أكثر أمانًا وموثوقية.
2. الجزء الموجود تحت الماء مصنوع من الفولاذ المقاوم للصدأ ، والذي يتمتع بعمر خدمة طويل لمقاومة التآكل.
3. إن تأثير كشط الحمأة جيد ، ومحتوى الرطوبة للحمأة المفرغة منخفض.
معلمات المنتج
|
المعلمة / النموذج عرض البركة (م) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| عمق المسبح العميق H (م) | 3.5 ～ 4.5 (حسب متطلبات المستخدم) | |||||||||
| عمق المياه بجانب المسبح H2 (م) | 3.0 ～ 4.0 (حسب متطلبات المستخدم) | |||||||||
| حول سرعة الخط V (م ／ دقيقة) | 1.8 ~ 2.2 | |||||||||
| أبعاد عجلة المشي (مم) | 400 × 120 | 420 × 150 | ||||||||
| قوة المحرك N (KW) | 0.37 | 0.55 | 0.75 | |||||||
| حجم التثبيت (مم) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| ب | حسب متطلبات المستخدم | |||||||||
| H3 | حسب متطلبات المستخدم | |||||||||
| إل | حسب متطلبات المستخدم | |||||||||
| الضغط حول العجلة P1 (KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| الحمل العمودي للمنصة المركزية P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| مركز تحميل مركز P3 (KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
