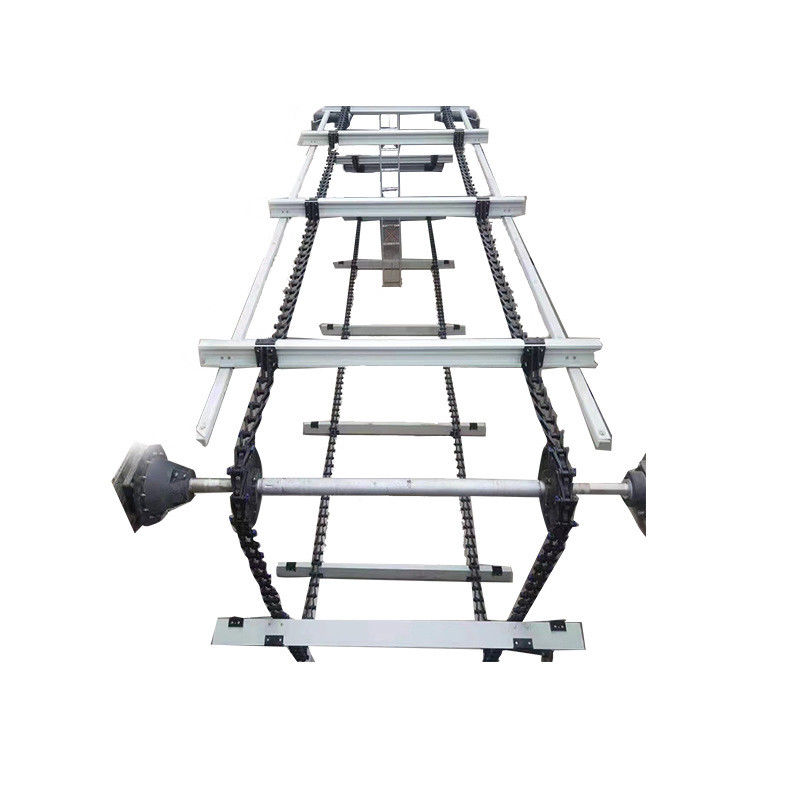

مصنع معالجة مياه الصرف الصحي في المناطق الحضرية مكشطة الطين ذات السلسلة غير المعدنية ، مكشطة خبث الألواح ذات السلسلة
مكشطة الزيت من نوع السلسلة هي المعدات الداعمة لخزان الترسيب في معالجة مياه الصرف الصحي ، وهي منتج احترافي طورته شركتنا.مكشطة الزيت من نوع السلسلة مصممة خصيصًا لإزالة الشحوم والغروانية والحمأة في قاع الخزان في مياه الصرف الصحي الصناعية والحضرية.تتميز مكشطة زيت السلسلة بخصائص ضبط التدابير وفقًا للظروف المحلية ، والتحكم المرن في إزالة الخبث ، والتشغيل المستقر ، والتشغيل المريح ، والصيانة البسيطة ، وعمر الخدمة الطويل.
مبدأ العمل

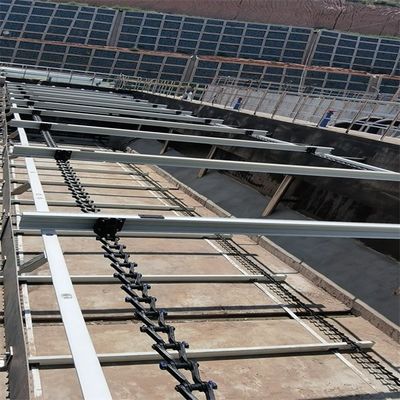

1. تزيل مكشطة الطين المتسلسلة باستمرار المواد الصلبة العالقة العائمة على سطح الماء والحمأة في قاع الخزان ، وتتحرك على طول سطح الخزان وأسفله ، وتدفع المواد الصلبة العالقة من نهاية مدخل مستوى السائل إلى المخرج نهاية.يمكن استخدامه للقشط وكشط القاع للسطح الداخلي لخزان الترسيب الأولي المستطيل وخزان الترسيب الثانوي ، وكذلك القشط لأشكال جسم الخزان المختلفة.لقد تم استخدامه على نطاق واسع في صناعة معالجة المياه في السنوات الأخيرة.
2. مدفوعًا بجهاز القيادة المحيطي ، يتم دفع الحزمة الرئيسية على طول قمة الخزان بسرعة خطية تبلغ 2.0 متر / دقيقة مع دعم الدوران المركزي كمحور ، والجزء السفلي من الحزمة الرئيسية متصل بالدعم ، مكشطة الحمأة ، إلخ. يتم وضع مكشطة حثالة بالقرب من مستوى السائل وتمتد على طول المثبت المركزي إلى الكاشطة المفصلية.عندما تدور الحزمة الرئيسية ، تقوم مكشطة الحثالة بقشط حثالة على مستوى السائل من مركز البركة إلى محيط البركة وتجمعها في منطقة الكاشطة المفصلية.تنتقل الحثالة المجمعة إلى دلو القشط جنبًا إلى جنب مع الماكينة الرئيسية حول البركة ، وتكشطها في دلو القشط عبر مفصل الكاشطة وتفريغها خارج البركة.
3. عندما تتحرك الكاشطة ذهابًا وإيابًا ، تتحرك طبقة الحمأة في أسفل الخزان دائمًا إلى الأمام حتى تسقط في حفرة تجميع الحمأة.تعمل الحركة الترددية للكاشطة أيضًا على زيادة سماكة الحمأة ، وهو أمر مهم بشكل خاص في التطبيقات العملية.عندما تكون كمية مياه الصرف الصحي متساوية ، كلما زاد تركيز الحمأة ، انخفض معدل استهلاك المياه ، مما يقلل أيضًا من فقد الماء والطاقة.
مواصفات المنتج
1. جودة تركيب جيدة ، سهولة الصيانة وعمر خدمة طويل.

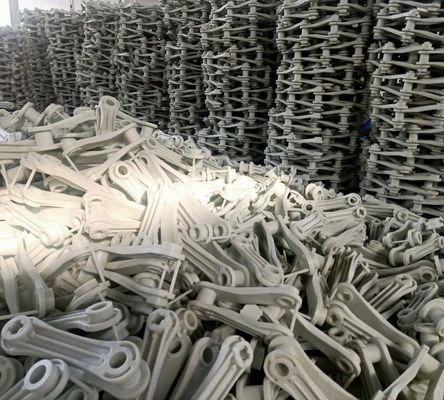

2. توفير الطاقة ، الأجزاء البلاستيكية خفيفة وسهلة الحركة ، واستهلاك الطاقة صغير.

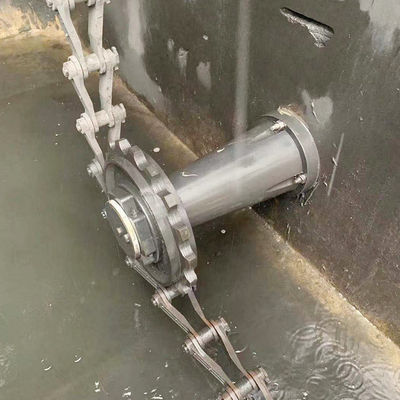

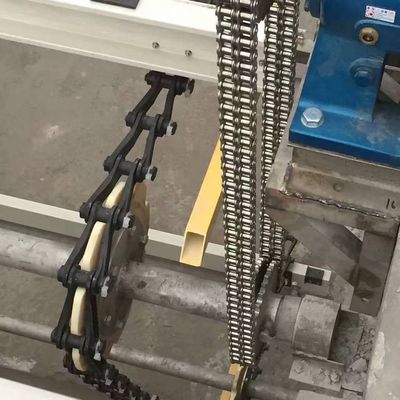

3. يمكن تعديل العجلة الوسيطة (عجلة التوجيه) للمعايرة.يمكن أيضًا ضبط الطول بين السلاسل وفقًا لخطوة السلسلة.

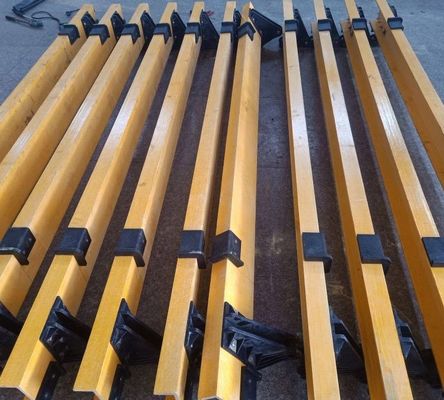

4. مكشطة الطين بالقضيب البلاستيكي يمكن أن تمنع الإنحراف ويمكن تعديلها للمشاكل البسيطة.
5. انخفاض استهلاك الطاقة وانخفاض تكلفة التشغيل.
معامل
| رقم الموديل / المعلمات | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| قطر البركة Φ (م) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| عمق المسبح العميق H (م) | 3.5 ～ 4.5 (حسب متطلبات المستخدم) | |||||||||
| عمق المياه بجانب المسبح H2 (م) | 3.0 ～ 4.0 (حسب متطلبات المستخدم) | |||||||||
| حول سرعة الخط v (م ／ دقيقة) | 2.0 ~ 3.0 | |||||||||
| أبعاد عجلة المشي (مم) | Φ400 × 120 | Φ120x450 | ||||||||
| قوة المحرك N (KW) | 0.37 | 0.55 | 0.75 | |||||||
| حجم التثبيت (مم) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| ب | حسب متطلبات المستخدم | |||||||||
| H3 | حسب متطلبات المستخدم | |||||||||
| إل | حسب متطلبات المستخدم | |||||||||
| الضغط حول العجلة P1 (KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| الحمل العمودي للمنصة المركزية P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| مركز تحميل مركز P3 (KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
