الفولاذ المقاوم للصدأ مركز محرك مكشطة الطين خزان الترسيب مكشطة الحمأة محرك الطرفية

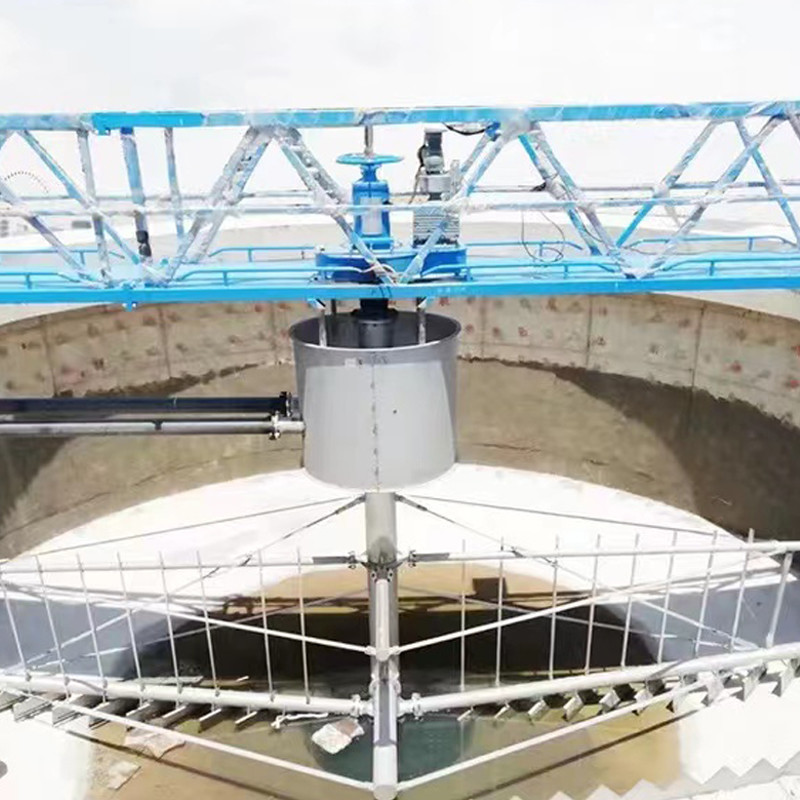

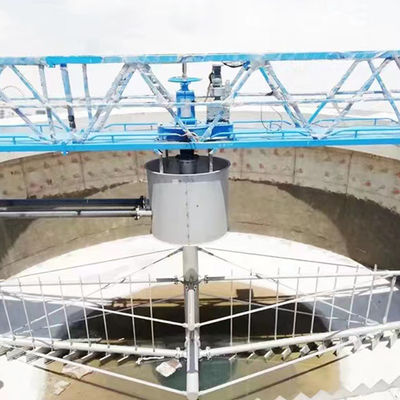

يعمل حمل مكشطة الطين بالمحرك المركزي على مركز جسر العمل.تعمل آلية القيادة المركزية على تحريك جهاز الكشط والتجميع للدوران.تقوم الكاشطة الاتجاهية بكشط الحمأة الموجودة في قاع خزان الترسيب في خزان تجميع الطين المركزي وتفريغها من خزان الحمأة عن طريق الضغط الهيدروستاتيكي.تستخدم هذه الآلة لخزان ترسيب التدفق ذو القطر الصغير.
مبدأ العمل

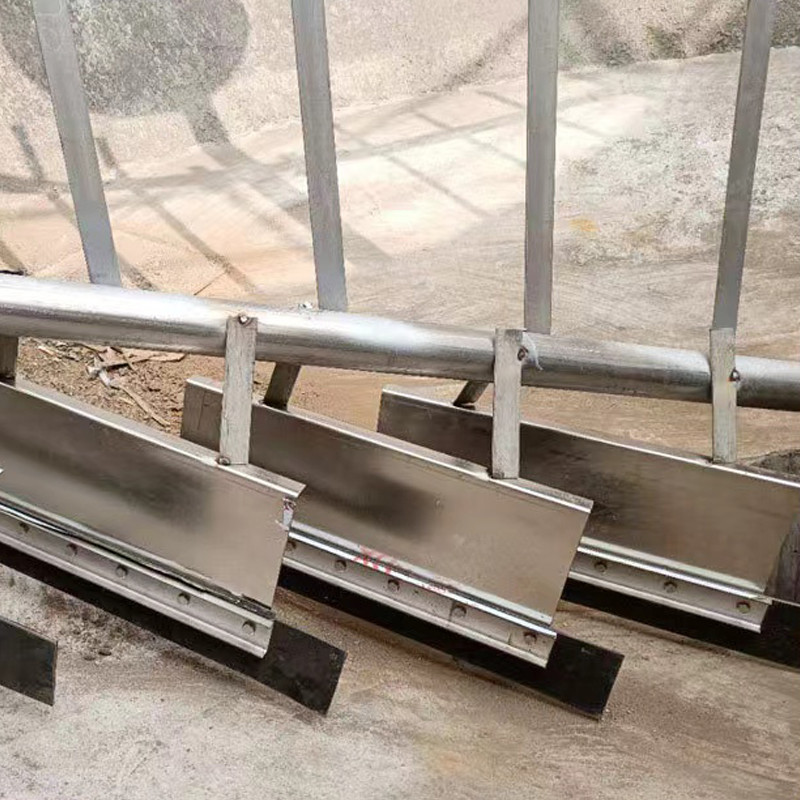

يتدفق الماء الخام بشكل قطري إلى خزان الفائض حول البركة بعد توزيعه بواسطة أسطوانة توزيع المياه المركزية.مع انخفاض معدل التدفق ، يتم فصل المواد الصلبة العالقة في الجسم المائي واستقرارها في قاع البركة.يتم كشط الحمأة إلى خزان تجميع الحمأة المركزي بواسطة الكاشطة من خلال محرك التباطؤ ونقل المكونات المعلقة ، ويتم تفريغها من البركة بواسطة القوة الهيدروستاتيكية أو المضخة.
مواصفات المنتج
1. هيكل بسيط ، صيانة وإدارة مريحة.
2. عملية مستقرة ، عملية آمنة وموثوق بها.
3. تأثير جمع الحمأة جيد ، ومحتوى الماء من الحمأة المفرغة منخفض.
معلمات المنتج
|
المعلمة / النموذج عرض البركة (م) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| عمق المسبح العميق H (م) | 3.5 ～ 4.5 (حسب متطلبات المستخدم) | |||||||||
| عمق المياه بجانب المسبح H2 (م) | 3.0 ～ 4.0 (حسب متطلبات المستخدم) | |||||||||
| حول سرعة الخط V (م ／ دقيقة) | 1.8 ~ 2.2 | |||||||||
| أبعاد عجلة المشي (مم) | 400 × 120 | 420 × 150 | ||||||||
| قوة المحرك N (KW) | 0.37 | 0.55 | 0.75 | |||||||
| حجم التثبيت (مم) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| ب | حسب متطلبات المستخدم | |||||||||
| H3 | حسب متطلبات المستخدم | |||||||||
| إل | حسب متطلبات المستخدم | |||||||||
| الضغط حول العجلة P1 (KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| الحمل العمودي للمنصة المركزية P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| مركز تحميل مركز P3 (KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
