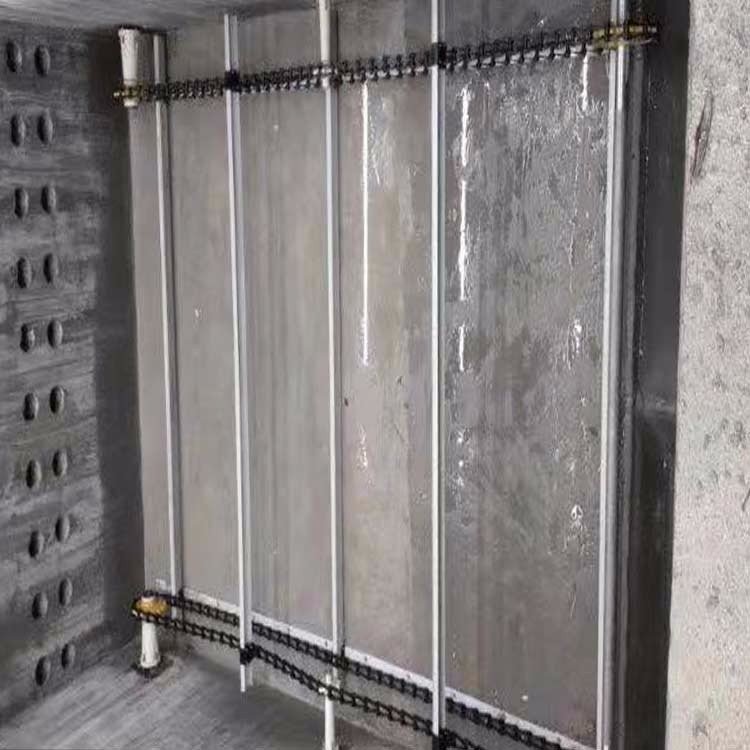

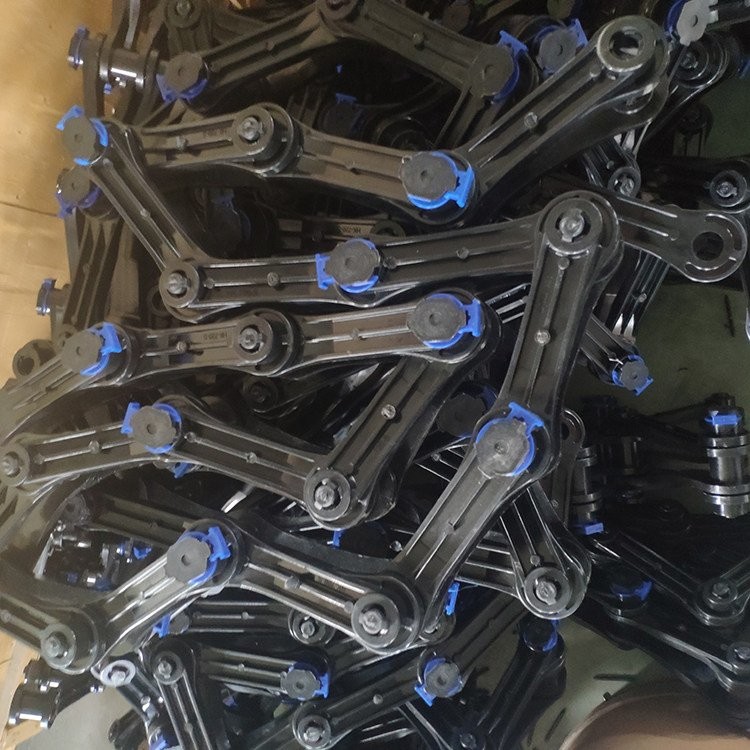

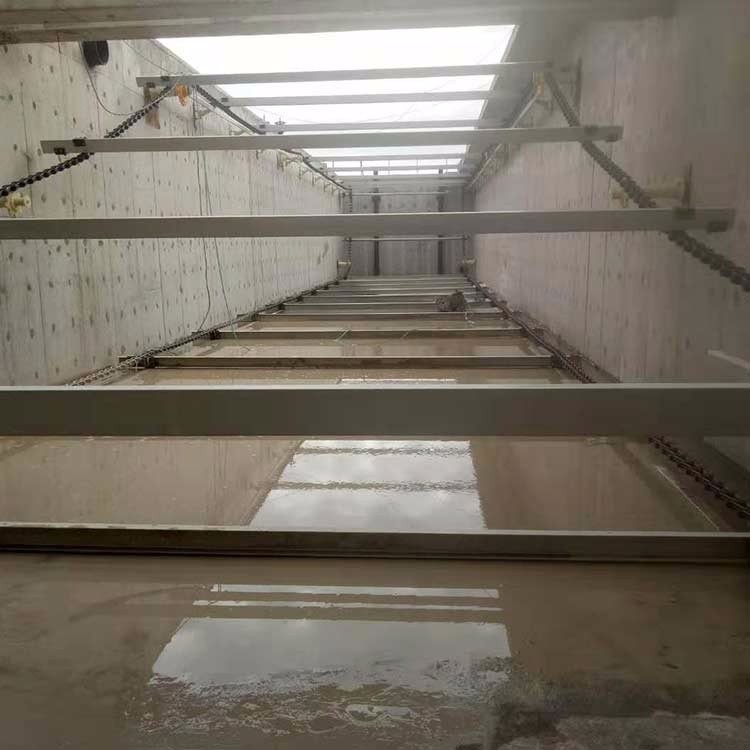

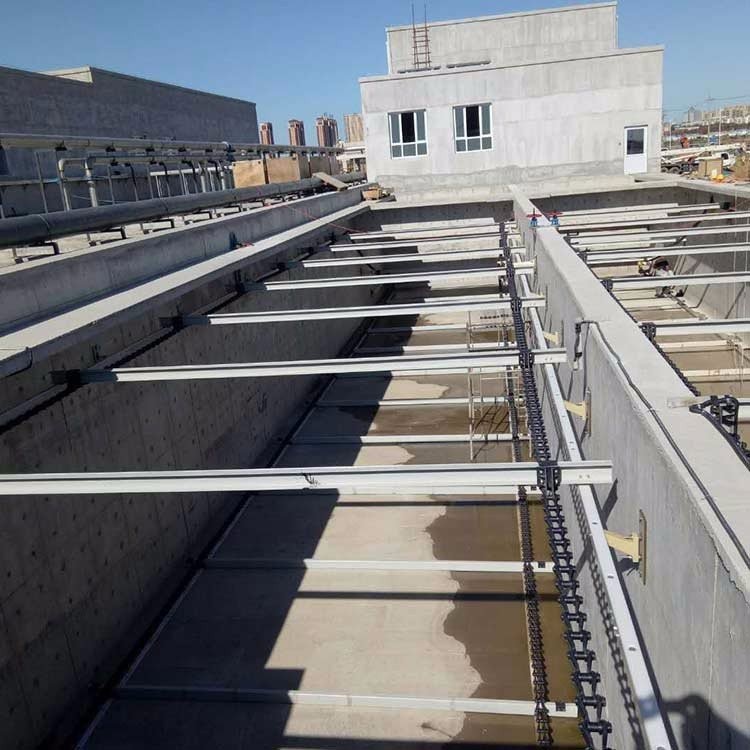

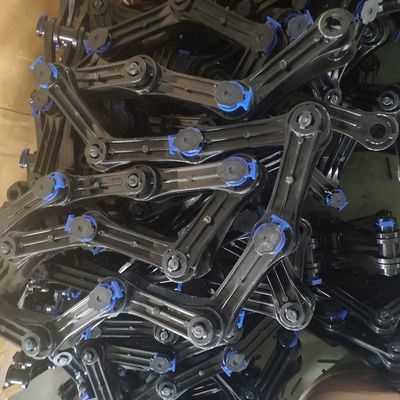

محطة معالجة مياه الصرف الصحي مكشطة الطين ذات الألواح المتسلسلة الشركة المصنعة خزان الترسيب مكشطة الحمأة ذات السلسلة غير المعدنية
1. مكشطة الطين ذات اللوحة المتسلسلة قابلة للتطبيق على القشط ، والحثالة وكشط الرمل للخزانات المستطيلة مثل خزانات الترسيب ، وخزانات الحصى ، وفواصل الزيت في مصافي النفط ، ومحطات المياه أو محطات معالجة مياه الصرف الصحي.
2. يجب استخدام مكشطة الطين ذات اللوحة المتسلسلة جنبًا إلى جنب مع الأجهزة المساعدة مثل أنبوب تجميع الزيت وصمام تصريف الطين لفصل بقعة الزيت على سطح الماء والطين والرمل في قاع البركة وإكمال التنقية الأولية علاج.
3. قبل دخول خزان الترسيب ، يجب تصفية مياه الصرف الصحي لمنع دخول الأجسام الكبيرة العائمة.
4. مدفوعة بسلسلتين متوازيتين ، فإن مكشطة الطين تتحرك في خط مستقيم مستمر في البركة.سرعة التشغيل بطيئة ، والاضطراب في الصرف الصحي ضئيل ، مما يؤدي إلى ترسب الرواسب وتحسين قدرة كشط الطين.تجعل العملية الدائرية لسلسلتين مغلقتين متوازيتين اتجاه تشغيل السلاسل العلوية والسفلية يتغير بشكل طبيعي ، دون الحاجة إلى التحكم في الاتجاه العكسي ، مما يبسط إجراءات التحكم ويوفر التكلفة.يتم تثبيت جهاز القيادة على المنصة أعلى البركة ، مما يسهل إصلاح وصيانة المعدات والأجهزة الكهربائية.
مبدأ العمل

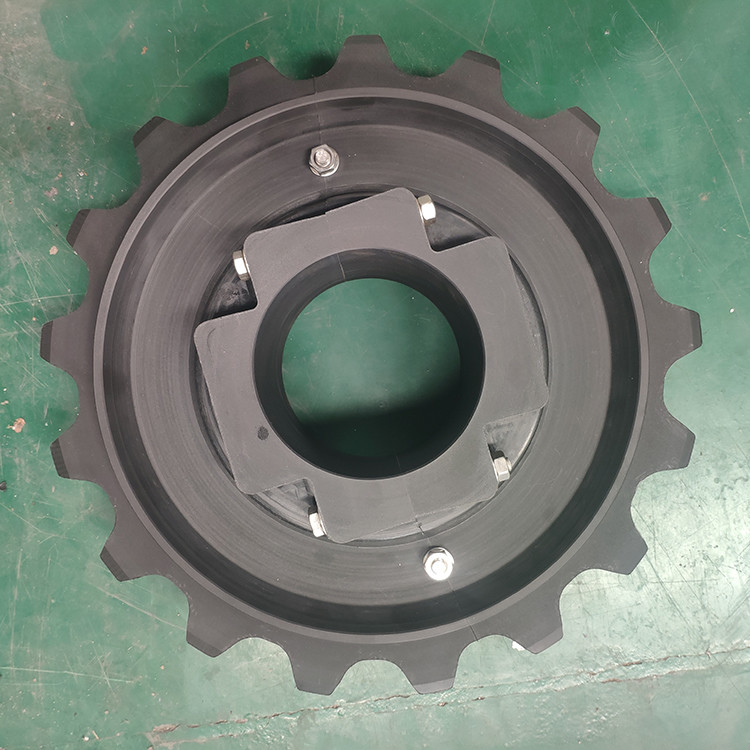

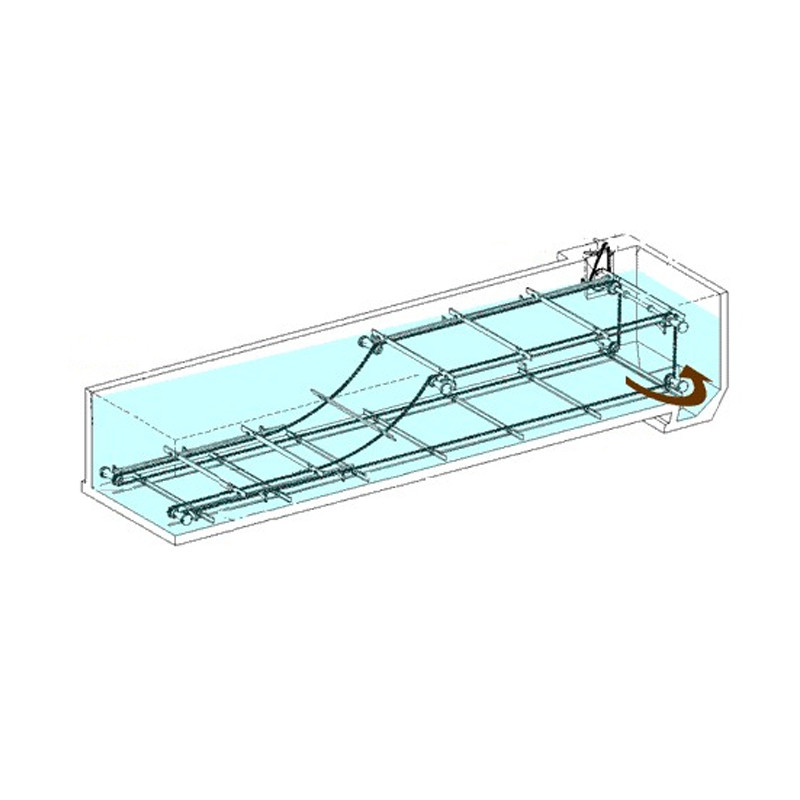

مكشطة الزيت ذات اللوحة المتسلسلة مزودة بسلسلتي سحب متوازيتين مغلقتين.وهي مجهزة بكاشطات متعددة.تحت القوة الدافعة لجهاز الدفع ، تدور السلسلة والكاشطة على طول عجلة التوجيه وقضيب التوجيه المثبتين على الجانبين العلوي والسفلي لخزان الترسيب لتشكيل مسار رباعي الجوانب.يمكن أن تتحرك الكاشطة ببطء لأعلى ولأسفل لكشط بقايا الزيت العائمة من نهاية مدخل المياه إلى أنبوب تجميع الزيت عند نهاية مدخل المياه وتفريغها ، ويتم كشط الرواسب المستقرة في قاع الخزان من نهاية المدخل إلى خزان الحمأة في نهاية المخرج ويتم تفريغه من خلال صمام تصريف الحمأة ، وبالتالي إكمال التنقية الميكانيكية الأولية لمياه الصرف الصحي.
خصائص الأداء
1. سرعة الحركة للكاشطة معتدلة ، والتي لها القليل من الإزعاج لمياه الصرف الصحي وتساعد على ترسيب المواد الصلبة العالقة.
2. تقوم الكاشطة بعمل حركة دورانية مستمرة في البركة ، بدون عكس ، وجهاز القيادة يقع على منصة سطح البركة ، لذلك فإن توزيع الطاقة وصيانتها بسيط للغاية.
3. يمكن استخدامه أيضًا كمقشطة بدون آلية إضافية.
معامل
| رقم الموديل / المعلمات | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| قطر البركة Φ (م) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| عمق المسبح العميق H (م) | 3.5 ～ 4.5 (حسب متطلبات المستخدم) | |||||||||
| عمق المياه بجانب المسبح H2 (م) | 3.0 ～ 4.0 (حسب متطلبات المستخدم) | |||||||||
| حول سرعة الخط v (م ／ دقيقة) | 2.0 ~ 3.0 | |||||||||
| أبعاد عجلة المشي (مم) | Φ400 × 120 | Φ120x450 | ||||||||
| قوة المحرك N (KW) | 0.37 | 0.55 | 0.75 | |||||||
| حجم التثبيت (مم) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| ب | حسب متطلبات المستخدم | |||||||||
| H3 | حسب متطلبات المستخدم | |||||||||
| إل | حسب متطلبات المستخدم | |||||||||
| الضغط حول العجلة P1 (KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| الحمل العمودي للمنصة المركزية P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| مركز تحميل مركز P3 (KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
