SL Style Water Conservancy River غير القابل للصدأ شريط ميكانيكي شاشة تستخدم لنهر محطة الضخ
لعملائنا:

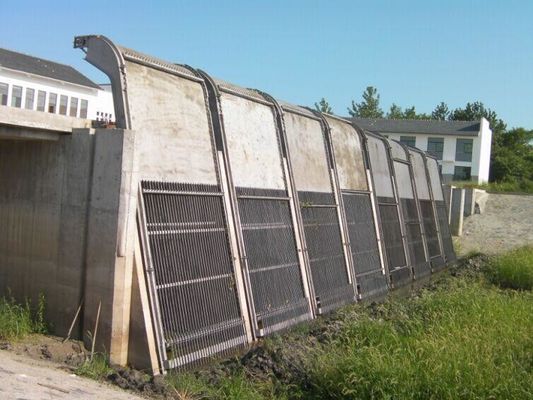

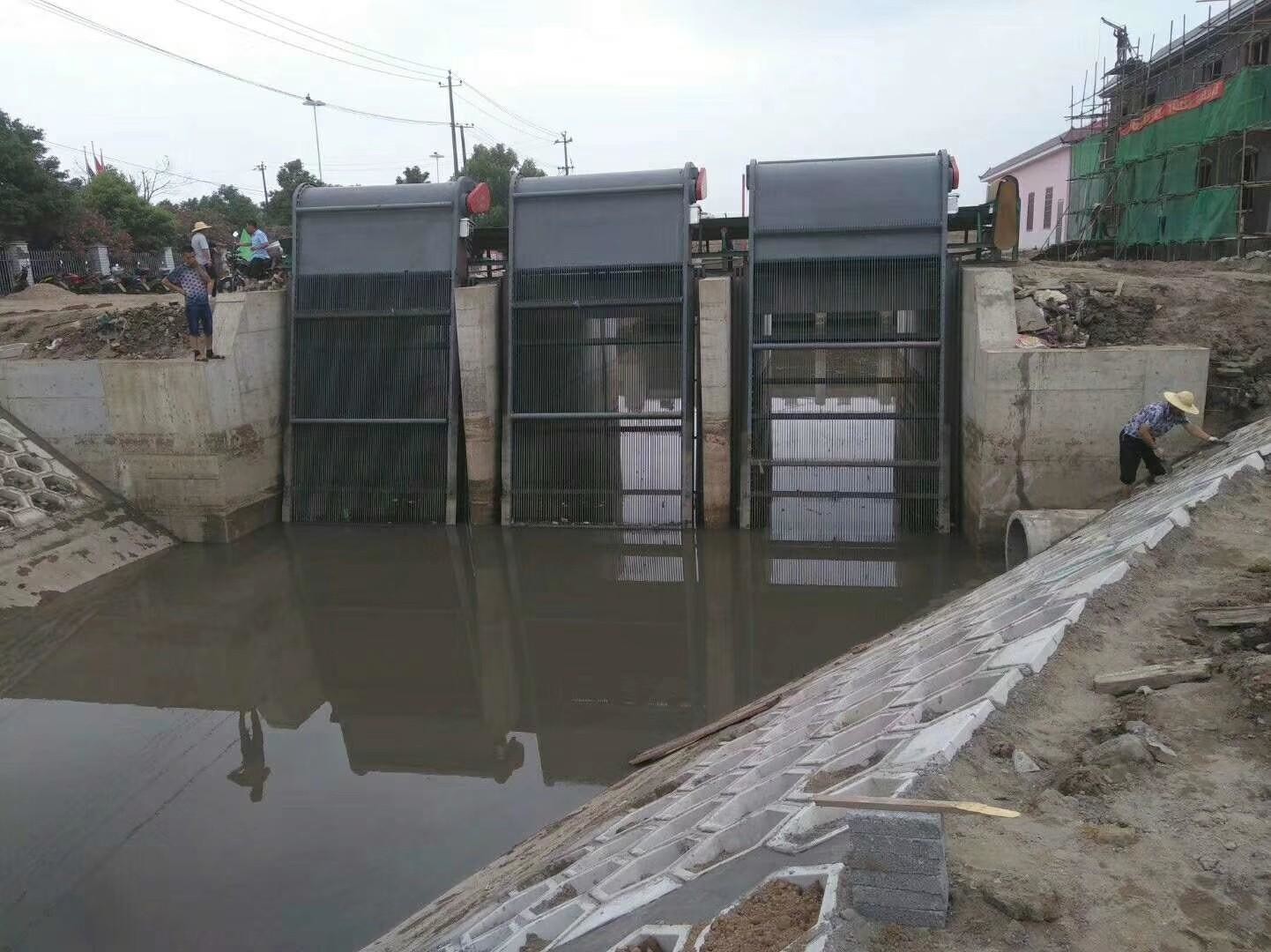

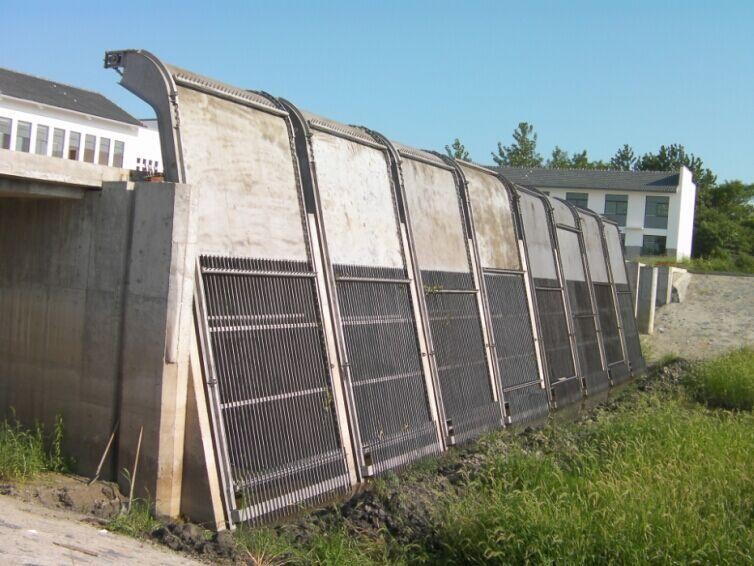

نحن لسنا محترفين في تجميل الصورة ، كل صورنا مأخوذة في الموقع أو في ورشة العمل الخاصة بنا.ننخرط في تصنيع جميع أنواع معدات معالجة مياه الصرف الصحي تقريبًا.أي سؤال، فلا تتردد في الاتصال بنا.شكرا.
المعلمات
|
معامل يكتب |
SL-2500 |
| عرض المعدات X (مم) | 2500 |
| عرض القناة (مم) | X + 100 |
| عرض الشريط (مم) | إكس 140 |
| مساحة القضبان (مم) | 40-150 |
| زاوية التثبيت | 70-80 |
| السرعة (م / دقيقة) | ≈3 |
| قوة المحرك (kw) | 1.1-2.2 |
طلب
إنها تستخدم بشكل أساسي لمحطات ضخ الصرف ، والأنهار ، ومداخل المياه لمحطات ضخ كبيرة لحفظ المياه بمعدلات تدفق كبيرة لاعتراض الحطام العائم الصلب الكبير في الجسم المائي لضمان التدفق السلس للمياه.
الهيكل ومبدأ العمل
تعتمد المعدات نوعًا خلفيًا ونوع سلسلة دوارة.يتكون سطح شبكة المياه من لوحة أشعل النار مسننة وقضيب ثابت.عندما تتدفق مياه الصرف الصحي ، يتم اعتراض الحطام الأكبر من مساحة القضيب ، وتخترق أسنان أشعل النار من لوحة أشعل النار المسننة فجوة الشريط.عندما يقود جهاز القيادة سلسلة الجر لعمل حركة دورانية ، فإن أسنان أشعل النار تجلب الحطام المحاصر على سطح الشبكة من أسفل إلى أعلى إلى مخرج الخبث.عندما تدور أسنان أشعل النار من أعلى إلى أسفل ، فإن الحطام يعتمد على الجاذبية للتحرك من تلقاء نفسها والسقوط في الناقل من منفذ التفريغ ، ثم نقله أو معالجته.
الخصائص الرئيسية
1. يتم تشغيل جهاز القيادة مباشرة بواسطة عجلة دبوس دائرية أو محرك مخفض تروس حلزوني ، والذي يتميز بخصائص الضوضاء المنخفضة ، الهيكل المدمج والتشغيل المستقر.
2. أسنان أشعل النار من نوع طرف مائل وملحومة بشكل كامل مع المحور الأفقي ، والتي يمكن أن تلتقط القمامة والنثرية الكبيرة ؛
3. الرف عبارة عن هيكل إطار متكامل ، مع صلابة قوية ، تركيب سهل وأعمال صيانة يومية أقل.
4. المعدات سهلة التشغيل ، ويمكن التحكم في تشغيلها بشكل مباشر محليًا / عن بعد ؛
5. من أجل منع الحمل الزائد العرضي ، فهي مجهزة بحماية مزدوجة من دبوس القص الميكانيكي والتيار الزائد لجعل تشغيل المعدات آمنًا وموثوقًا ؛
6. شبكة ثانوية مثبتة في الأسفل.عندما يتحول الجرف المسنن من الجزء الخلفي للشبكة الرئيسية إلى الجانب الأمامي ، يتم توصيل الشبكة الثانوية تلقائيًا بالشبكة الرئيسية لمنع تدفق المياه من قصر الدائرة وتدفقها إلى الحطام العائم.
مخطط تدفق المياه
|
المعلمات يكتب |
SL-2500 | SL-3000 | SL-3500 | SL-4000 | SL-4500 | SL-5000 | ||
| عمق الماء المصدر (م) | 3.0 | |||||||
| سرعة الماء (م / ث) | 1.0 | |||||||
| مسافة (مم) | 40 | تدفق المياه (متر مكعب / ثانية) | 5.66 | 6.87 | 8.06 | 8.26 | 10.46 | 11.66 |
| 50 | 5.88 | 7.11 | 8.4 | 9.6 | 10.86 | 12.09 | ||
| 60 | 6.0 | 7.35 | 8.65 | 9.93 | 11.22 | 12.51 | ||
| 70 | 6.24 | 7.5 | 8.80 | 10.14 | 11.46 | 12.75 | ||
| 80 | 6.3 | 7.62 | 8.97 | 10.29 | 11.64 | 12.96 | ||
| 90 | 6.36 | 7.71 | 9.06 | 10.41 | 11.7 | 13.11 | ||
| 100 | 6.45 | 7.8 | 9.15 | 10.53 | 11.88 | 13.26 | ||
| 110 | 6.48 | 7.86 | 9.24 | 10.62 | 12 | 13.35 | ||
| 120 | 6.54 | 7.92 | 9.3 | 10.68 | 12.06 | 13.47 | ||
| 130 | 6.57 | 7.98 | 9.36 | 10.74 | 12.15 | 13.53 | ||
| 140 | 6.6 | 8.01 | 9.39 | 10.8 | 12.21 | 13.59 | ||
| 150 | 6.63 | 8.04 | 9.45 | 10.86 | 12.27 | 13.65 | ||
مخطط تفصيلي والتثبيت
1.Motor جبل 2. الأسنان الخليع 3. الرف 4. أسفل رف القمامة 5. جهاز التوجيه 6. جهاز القيادة 7. slag يربك 8. شريط الشاشة
