الصين ZG فعالة من نوع الأسطوانة الدوارة الميكانيكية معالجة مياه الصرف الصحي
لعملائنا:
نحن لسنا محترفين في تجميل الصورة ، كل صورنا مأخوذة في الموقع أو في ورشة العمل الخاصة بنا.ننخرط في تصنيع جميع أنواع معدات معالجة مياه الصرف الصحي تقريبًا.أي سؤال، فلا تتردد في الاتصال بنا.شكرا.
طلب
ZG هو منتج جديد يدمج الوظائف الثلاث لمعالجة نفايات القضبان الدقيقة ، ورفع المسمار والضغط على قضبان الخبث.يمكن تركيب الجهاز في القناة أو في الحاوية.تستخدم هذه الآلة بشكل أساسي في معالجة مياه الصرف الصحي البلدية ومشاريع معالجة مياه الصرف الصناعي لاعتراض المواد الصلبة.
المعلمات الرئيسية ومخطط حجم التثبيت
| يكتب | ZG600 | ZG780 | زج 1000 | ZG1400 | ZG2200 | ZG2600 | زج 3000 |
| الفجوة = 6 مم | 53 | 130 | 200 | 419 | |||
| الفجوة = 10 مم | 91 | 600 | 241 | 482 | 1315 | 2150 | 2750 |
| قطر الأسطوانة (مم) | 600 | 780 | 1000 | 1400 | 2200 | 2600 | 3000 |
| عرض القناة (مم) | 620 | 820 | 1020 | 1440 | 2440 | 2640 | 3040 |
| L (م) | 3 ~ 7 | 3.5-7 | 3.5-7 | 3.5-7 | 4 ~ 8 | 4.5-8 | 4.5-8 | 5-9 | 5 ~ 9 | 5 ~ 9 | 5 ~ 9 | 5.5-9 |
| صباحا) | 2.6-6 | 2.6-6 | 3.2 〜6 | 3.2-6 | 4-7.2 | 4 ~ 7.2 | 4-7.2 | 4.5-9 | 4.5-9 | 4.5-9 | 4.5-9 | 5 ~ 9 |
| همم) | 700 | 740 | 740 | 740 | 804 | 804 | 804 | 959 | 959 | 959 | 959 | 2040 |
| ك (مم) | 1235 | 1420 | 1420 | 1310 | 1595 | 1595 | 1595 | 1525 | 1525 | 1525 | 1525 | 1635 |
| W (مم) | 300 | 350 | 480 | 590 | 750 | 850 | 950 | 1150 | 1250 | 1400 | 1490 | 1700 |
|
ب (مم) أ - أ |
435 | 546 | 625 | 741 | 842 | 902 | 1263 | 1300 | 1340 | 1375 | 1490 | 3657 |
| ج (مم) | 821 | 1013 | 1190 | 1401 | 1658 | 1874 | 2280 | 2490 | 2670 | 2990 | 3050 | 1707 |
| ب (مم) ه = io | 465 | 548 | 630 | 749 | 846 | 963 | 1263 | 1300 | 1340 | 1375 | 1490 | 3657 |
| ج (مم) | 905 | 1012 | 1190 | 1402 | 1657 | 1875 | 2277 | 2490 | 2670 | 2990 | 3050 | 1707 |
| MaxP1 (N) | 7160 | 8300 | 10400 | 11600 | 19500 | 22000 | 25400 | 37500 | 40800 | 45800 | 55800 | 61240 |
| تحميل P2 (N) | 3580 | 4150 | 5200 | 5830 | 9750 | 11000 | 12250 | 18750 | 20400 | 22900 | 27900 | 30620 |
| قوة المحرك (KW) | 1.1 | 1.5 | 2.2 | 3 | ||||||||
الهيكل ومبدأ العمل
صفيحة الشريط مصنوعة في سلة شاشة على شكل أسطوانة وفقًا لفجوة الشريط.تتدفق المياه المعالجة من مقدمة سلة المصفاة ، وتتدفق عبر الشريط ، وتتدفق إلى مخرج البركة.يتم احتجاز خبث البار على سطح العارضة.عندما يصل الاختلاف في مستوى الماء داخل وخارج الشريط إلى قيمة معينة ، فإن المجرفة ذات الأسنان الدوارة المثبتة على العمود المركزي تدور لتنظيف الأوساخ.عندما تلتقط المجرفة المسننة لتنظيف الخبث الأوساخ إلى أعلى السلة ، فإنها تبدأ في تفريغ الخبث (يتم تفريغ الخبث الذي يمكن أن يقع تحت وزنه في فتحة الخبث) ، ثم بعد الدوران 15 درجة للخلف ، تقوم لوحة أسنان تنظيف الخبث الموجودة أعلى السلة تلقائيًا بكشط الخبث الملتصق بأسنان أشعل النار وتفريغه في فتحة الخبث.يتم رفع خبث القضيب بواسطة الناقل اللولبي في أسفل الحوض ، ويتم تفريغه بعد عصره وتجفيفه في قسم الضغط العلوي.
الخصائص الرئيسية
تتكون هذه الآلة من سلة قضبان ، ومصعد لولبي ، ومكبس لولبي ، وآلية جرف الأسنان ، ولوحة تنظيف الأسنان ، وإطار دعم ، وأنبوب تفريغ الخبث ومكونات أخرى.نظرًا لعملها الخاص ، فإنها تتميز بالخصائص التالية:
1. يتشكل القضيب وتدفق الماء 35. الزاوية ، بسبب تكوين الحواجز ، يمكن فصل الكثير من الأوساخ بسماكة أصغر من فجوة شريط الغربال.
2. إن الغربال الشريطي مُجهز بجهاز التنظيف ، وجهاز الحجب ، ووظيفة التنظيف الذاتي.
3. يزيد الهيكل الأسطواني من معدل تدفق الشبكة مقارنة بالشبكة الشريطية التقليدية ، ويقلل من فقدان الرأس ، ويقلل من مستوى التراكم أمام الشبكة.
4. جميع الأجزاء الملامسة للماء مصنوعة من الفولاذ المقاوم للصدأ ، ويتم معالجتها بالتخليل والتخميل.في جميع مياه الصرف الصحي المدنية ومعظم المياه الصناعية ، تتمتع بأداء قوي ضد التآكل وعمر طويل.
5. إن المعالجة المتكاملة للصيد ، النقل ، والضغط من خلال الشاشة الشريطية لا توفر مساحة الأرضية فحسب ، بل تقلل أيضًا من تكلفة التخلص من القمامة اللاحقة.
6. لا توجد حاجة تقريبًا للصيانة ، ولا حاجة لإعادة التزود بالوقود في نقطة الدوران ، ولوحدة القيادة أوقات قليلة جدًا لإعادة التزود بالوقود.

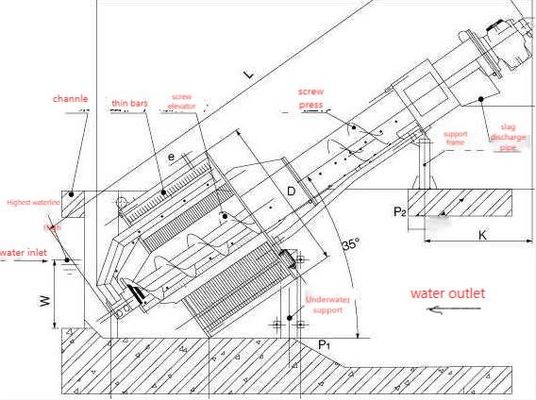

مخطط تفصيلي والتثبيت
متطلبات تقنية
1. يجب أن يكون عرض القناة وعمق القناة مسطحين ، ويجب أن يكون تفاوت الأبعاد أقل من 10 مم.
2. المعدات مثبتة بمسامير التمدد في الموقع.
